- / 破解曲面與粗糙表面測厚難題：Filmetrics F20 光學膜厚儀適配方案詳解

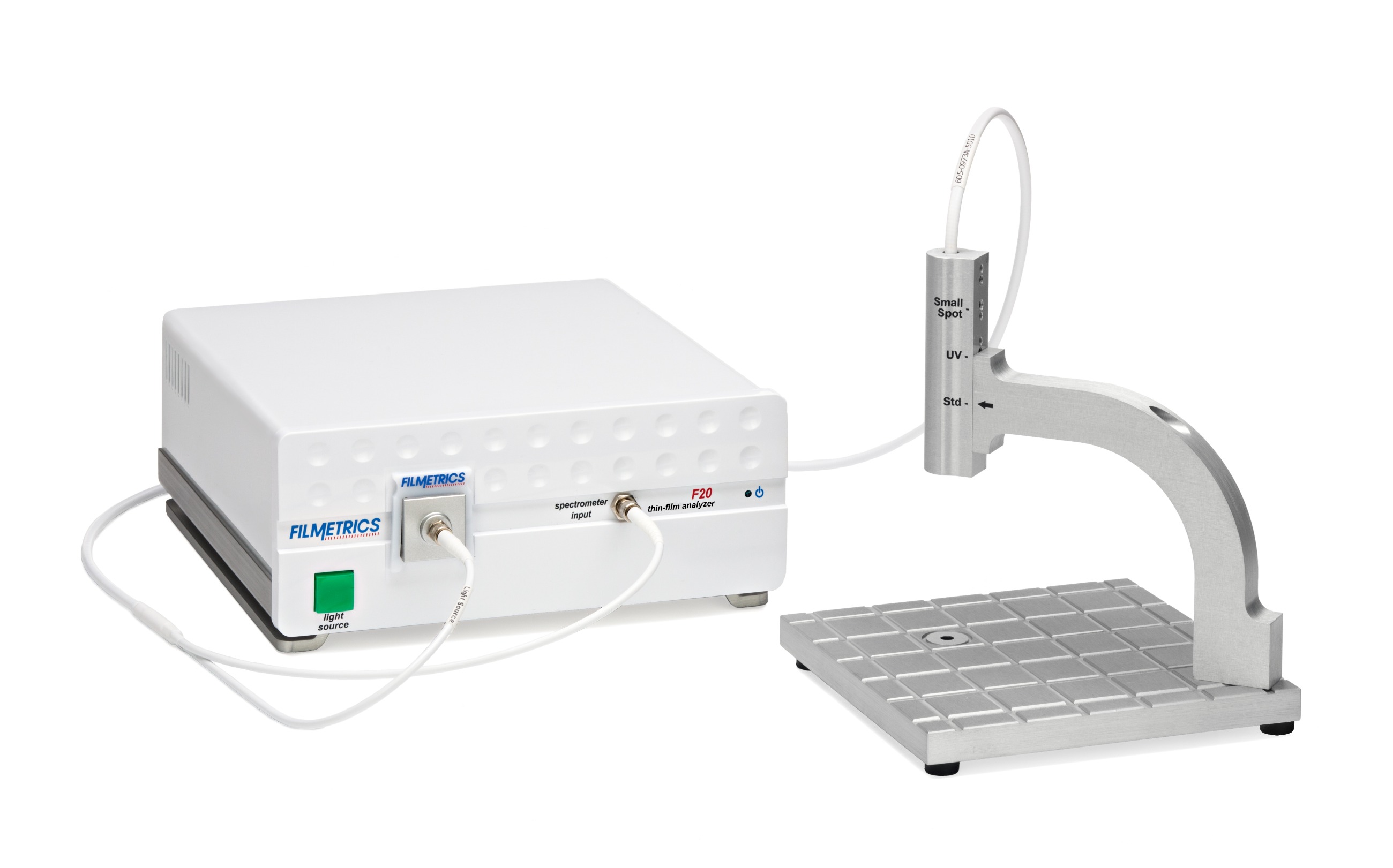

在精密制造與材料科學領域，對非平面、非光滑表面進行薄膜厚度測量，一直是個技術挑戰。傳統的接觸式測量方法容易損傷樣品，而普通光學方法又易受表面散射或曲率影響導致結果失真。針對這一行業痛點，F(xiàn)ilmetrics F20 光學膜厚儀憑借其靈活的硬件配置與強大的算法，提供了一套行之有效的測量適配方案。作為該產品在中國區的總代理，優尼康科技有限公司（翌穎科技）基于大量實際應用案例，本文將深入解析Filmetrics F20 光學膜厚儀是如何應對曲面、粗糙及微小區域測量需求的。通過選擇合適的配件與測量模式，Filmetrics F20 光學膜厚儀能夠?qū)⒏呔葴y量的應用范圍從理想平面拓展至更復雜的真實工件表面。
對于曲面或粗糙表面，物理接觸往往會導致探頭磨損或樣品劃傷。Filmetrics F20 光學膜厚儀采用光反射式測量原理，全程無需接觸樣品。其工作原理是：入射光穿透薄膜層，在不同界面上發生反射并產生干涉光譜，通過分析光譜震蕩頻率來計算厚度。這種非接觸特性使其非常適用于測量軟質涂層（如硅橡膠）、易碎薄膜或帶有微觀結構的表面。同時，F(xiàn)ilmetrics F20 光學膜厚儀對固態、液態乃至氣態薄膜均能進行有效測量，這為解決復雜界面（如曲面上的液態光刻膠或油膜）的厚度問題提供了靈活方案。
曲面測量的一個難點在于，過大的光斑會跨越曲率變化區域，導致信號平均化，無法反映真實厚度。Filmetrics F20 光學膜厚儀通過可選配的光路系統，能夠?qū)?biāo)準1.5mm的光斑大幅縮小——最小可配置至20微米。小光斑意味著可以精準定位到曲面上的特定點（如透鏡的頂點或邊緣），或者粗糙表面上的相對平坦微區進行測量。在實際應用中，對于手機攝像頭鏡片的鍍膜、汽車車燈的硬化防霧層、以及精密醫療器械表面的藥物涂層，使用Filmetrics F20 光學膜厚儀的小光斑配件都能獲得穩定且可重復的厚度數據。
粗糙表面會引起光線的漫反射，增加信號采集與解析的難度。Filmetrics F20 光學膜厚儀通過其寬光譜覆蓋能力（波長范圍380-1050nm，可選配至更寬）和先進的FILMeasure分析軟件來應對這一挑戰。寬波長范圍提供了更豐富的光譜信息，有助于軟件從帶有噪聲的信號中準確提取干涉條紋。軟件內置的數千種材料數據庫和多種分析模型（如針對弱信號的頻譜匹配技術），能夠有效解析來自粗糙界面（如PCB上的三防漆、陶瓷基板上的厚膜電阻）的反射光譜。通過優化測量參數和選擇合適的分析模型，F(xiàn)ilmetrics F20 光學膜厚儀在粗糙表面的測量準確度與重復性均能滿足嚴格的品控要求。
為了進一步提升對復雜樣品的適應能力，F(xiàn)ilmetrics F20 光學膜厚儀可以集成多種硬件附件，構建一套完整的解決方案。例如，搭配XY10自動樣品臺，可以實現對曲面工件或大面積粗糙樣品的多點、程式化自動測量，并生成厚度分布圖。使用顯微鏡連接配件（MA-CMOUNT-F20KT），操作者可以實時觀察并精確定位到樣品表面上的微小目標區域（如粗糙表面中的特定顆?；蛉毕葜苓叺哪樱?。此外，配合透射率測量配件（SS-Trans-curved），F(xiàn)ilmetrics F20 光學膜厚儀還能用于測量自由曲面光學元件的透過率及相關膜層性能。
總結：綜上所述，F(xiàn)ilmetrics F20 光學膜厚儀并非僅適用于光滑平面的通用儀器，通過“非接觸原理+小光斑配件+先進算法+硬件擴展”的組合方案，它能夠有效應對曲面、粗糙及微小區域的薄膜厚度測量挑戰。優尼康科技有限公司（翌穎科技）作為專業服務商，不僅提供Filmetrics F20 光學膜厚儀這一核心設備，更可基于用戶的具體樣品，提供免費的測樣驗證服務，并協助設計定制化的測量解決方案，以確保在復雜測量場景下獲得真實、可靠的厚度數據。
