在半導體、生物醫藥、新材料等高科技領域的檢測中心里，工程師們常常面臨一個隱形的敵人——振動。哪怕是地面上一輛叉車經過，或是隔壁設備啟動時產生的微弱晃動，都可能導致高倍顯微鏡下的圖像瞬間模糊，讓精密測量結果出現偏差。這正是檢測中心減震臺成為實驗室“標配”的核心原因。本文將結合行業數據與應用案例，為您解析為什么精密檢測離不開檢測中心減震臺。
檢測中心內部的精密儀器，如掃描電子顯微鏡（SEM）、原子力顯微鏡（AFM）、白光干涉輪廓儀等，其測量精度往往達到納米甚至亞納米級別。資料顯示，優尼康科技有限公司（翌穎科技）代理的KLA Profilm3D白光干涉輪廓儀，垂直分辨率可小于1納米。在這樣的精度下，環境中任何微小的振動都會被放大。
常見振動干擾源包括：
建筑內部振動：電梯運行、空調機組、通風系統啟動產生的低頻振動（通常為1-200Hz）
人為活動：人員走動、推車經過、開關門等產生的沖擊振動
設備互擾：檢測中心內多臺設備同時工作時產生的共振
這些振動的振幅雖然可能僅有幾微米到幾十微米，但對于需要保持光路穩定、探針精準定位的儀器來說，足以造成測量數據不可靠、圖像模糊甚至測試失敗。
不同于傳統的被動式減震（如橡膠墊、氣浮平臺），現代的檢測中心減震臺越來越多地采用主動式隔振技術。以HERZ AVI-200系列主動式減震系統為例，其工作原理是：內置的壓電加速度傳感器實時檢測外界振動信號，控制器將振動壓力信號轉換為電信號，發送至隔振模塊中的壓電換能器，后者立即產生一個大小相等、方向相反的力，抵消傳入的振動。
關鍵性能數據（基于AVI-200系列）：
主動隔振范圍：1 – 200Hz，覆蓋了絕大部分環境振動的頻率段
被動隔振范圍：大于200Hz
響應時間：5 – 20毫秒，能夠快速應對突發振動
傳輸率：超過10Hz時小于-35dB，意味著90%以上的振動被有效隔離
系統噪聲：低于50nG/√Hz，不會給精密測量引入額外干擾
這些數據說明，一臺性能可靠的檢測中心減震臺，能夠為精密儀器創造一個接近“靜音”的力學環境。
并非所有儀器都需要主動減震，但以下幾類檢測場景強烈建議配置：
1. 納米級形貌與臺階高度測量
白光干涉輪廓儀、白光共聚焦顯微鏡在進行表面粗糙度、三維形貌測量時，垂直分辨率可達亞納米。優尼康的客戶案例表明，在未使用減震臺的條件下，測量同一硅片表面的臺階高度，數據重復性較差；安裝AVI系列主動減震臺后，重復性精度提升了一個數量級。
2. 電子顯微鏡（SEM/TEM）高倍成像
當掃描電鏡放大倍數超過5萬倍時，環境振動導致的圖像漂移變得肉眼可見。HERZ UT-1000A平臺專門為電子顯微鏡設計，采用超薄模塊化結構，可承載重達3500公斤的透射電鏡（如FEI Titan TEM），從0.5Hz開始主動隔振，幫助用戶獲得清晰的高倍圖像。
3. 光刻與高精度計量
在半導體光刻設備、高精度計量設備中，對準精度要求常在納米量級。振動會導致套刻誤差增大，良率下降。主動減震系統能夠消除來自地面的寬頻帶振動，保障工藝穩定性。
4. 對低頻振動敏感的實驗
原子力顯微鏡、掃描隧道顯微鏡（STM）、摩擦力顯微鏡等儀器對1-10Hz的低頻振動極度敏感。被動減震方案對低頻振動幾乎無能為力，而主動式檢測中心減震臺正是解決這一問題的有效手段。
如果您正在為實驗室規劃減震方案，建議重點考察以下參數：
1. 隔振自由度
優質的減震臺應提供六個自由度的隔振（垂直方向、水平方向及相應的旋轉），而非單一方向。HERZ AVI系列可隔離六個空間方向的振動。
2. 負載能力與適配性

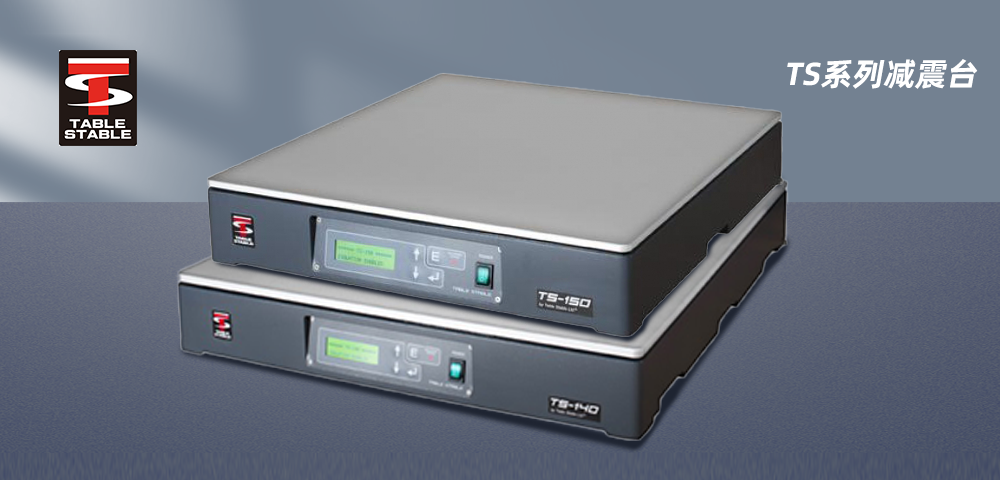

檢測中心的儀器重量不一，從桌面型輪廓儀（約20kg）到大型掃描電鏡（數噸），減震臺需要能夠匹配。AVI-600系列每個模塊靜態柔度約為垂直方向12μm/N，水平方向6μm/N，可通過增加模塊數量提升總承重，最高可達9000磅（約4082公斤）。而TS系列則為桌面型設備提供了緊湊的一體化方案。
3. 是否影響儀器正常運行
減震臺不應產生電磁干擾，也不應發熱過多。AVI系列在這方面表現良好：采用低功耗技術，通常功耗僅9-27W，不會升溫，且無電磁干擾，不會影響精密儀器的傳感器和電子系統。
以某高校材料學院的檢測中心為例，該中心配備了一臺場發射掃描電鏡。在未安裝主動減震臺之前，每當下午實驗室附近道路有重型車輛經過，電鏡圖像就會出現橫向條紋，無法進行高分辨能譜分析。后來，他們采用了優尼康科技有限公司（翌穎科技）提供的HERZ UT-1000A主動減震平臺。安裝后，即使在車輛經過時，圖像依然穩定清晰，設備可用時間從原來的每天不足6小時提升到超過10小時，大大提高了檢測效率。
另一個案例來自一家半導體封裝企業。其檢測中心使用F50膜厚儀進行晶圓表面氧化層厚度均勻性測繪。由于廠房內有多臺真空泵和空壓機，導致測量數據波動。在測量平臺下方加裝AVI-200 WORKSTATION后，厚度數據的標準偏差降低了70%，有效支持了工藝監控。
從上面的分析和數據可以看出，振動是精密檢測中不容忽視的誤差來源。一臺性能可靠的檢測中心減震臺，能夠主動隔離1-200Hz范圍內的環境振動，響應時間在毫秒級別，為SEM、AFM、白光干涉儀、光刻設備等提供穩定的工作基礎。無論是高校研發中心，還是半導體、光電企業的質量檢測部門，配置合適的主動式減震系統，都是保障測量準確性、提升設備利用率的明智選擇。
關于我們：優尼康科技有限公司（翌穎科技）自成立以來，一直專注于精密薄膜測量與實驗室環境優化領域，是Filmetrics膜厚儀中國區總代理。我們致力于以專業的產品與貼心的服務，為您的精密儀器保駕護航。
