揭秘微納測量：精密輪廓儀應用場景

2026-05-12 18:07:07 優尼康-MKT

在半導體制造與新材料研發的前沿陣地，微觀形貌的精準把控直接決定了產品的良率與性能。無論是晶圓表面的臺階高度，還是光學薄膜的粗糙度，這些肉眼不可見的細節都需要專業的測量工具。而精密輪廓儀正是解決這些問題的關鍵設備。本文將從實際角度出發，為您全面解析精密輪廓儀在不同高科技領域的典型應用場景與測量邏輯。

一、半導體晶圓制程：從臺階高度到膜厚監控

半導體行業對尺寸精度的要求達到納米級。在光刻、刻蝕、沉積等工藝后，晶圓表面會形成各種圖形化的薄膜結構。此時，精密輪廓儀通過其金剛石探針與樣品表面的物理接觸，能夠直接獲取臺階高度數據。這一能力在工藝開發階段尤為關鍵：工程師需要確認刻蝕深度是否達標，或者沉積薄膜是否均勻。

一個真實的應用案例是，在MEMS（微機電系統）器件的生產中，需要測量懸臂梁結構的垂直形貌。精密輪廓儀可以提供從亞納米到毫米級的垂直量程，既能捕捉到深溝槽的陡峭臺階，也能穩定讀取低反射率表面的薄膜厚度。這種直接、無損的接觸式測量方式，幫助晶圓廠在質量控制環節快速鎖定異常批次，降低研發試錯成本。

二、面板顯示制造：大面積宏觀形貌的快速評估

不同于半導體的小尺寸，面板（如OLED、LCD）基板往往達到G6甚至G10代線尺寸。在柔性屏的貼合工藝中，邊緣翹曲或涂布不均勻會導致顯示缺陷。精密輪廓儀在此場景下展現出獨特優勢：其長掃描行程能夠跨越大面積區域，繪制出連續的表面輪廓曲線。例如，測量光刻膠涂布后的邊緣凸起高度，或評估柔性基板在經過熱壓后的平坦度變化。通過分析這些輪廓數據，工藝工程師可以反向優化噴頭流速或壓合參數，從而提升面板的良品率。

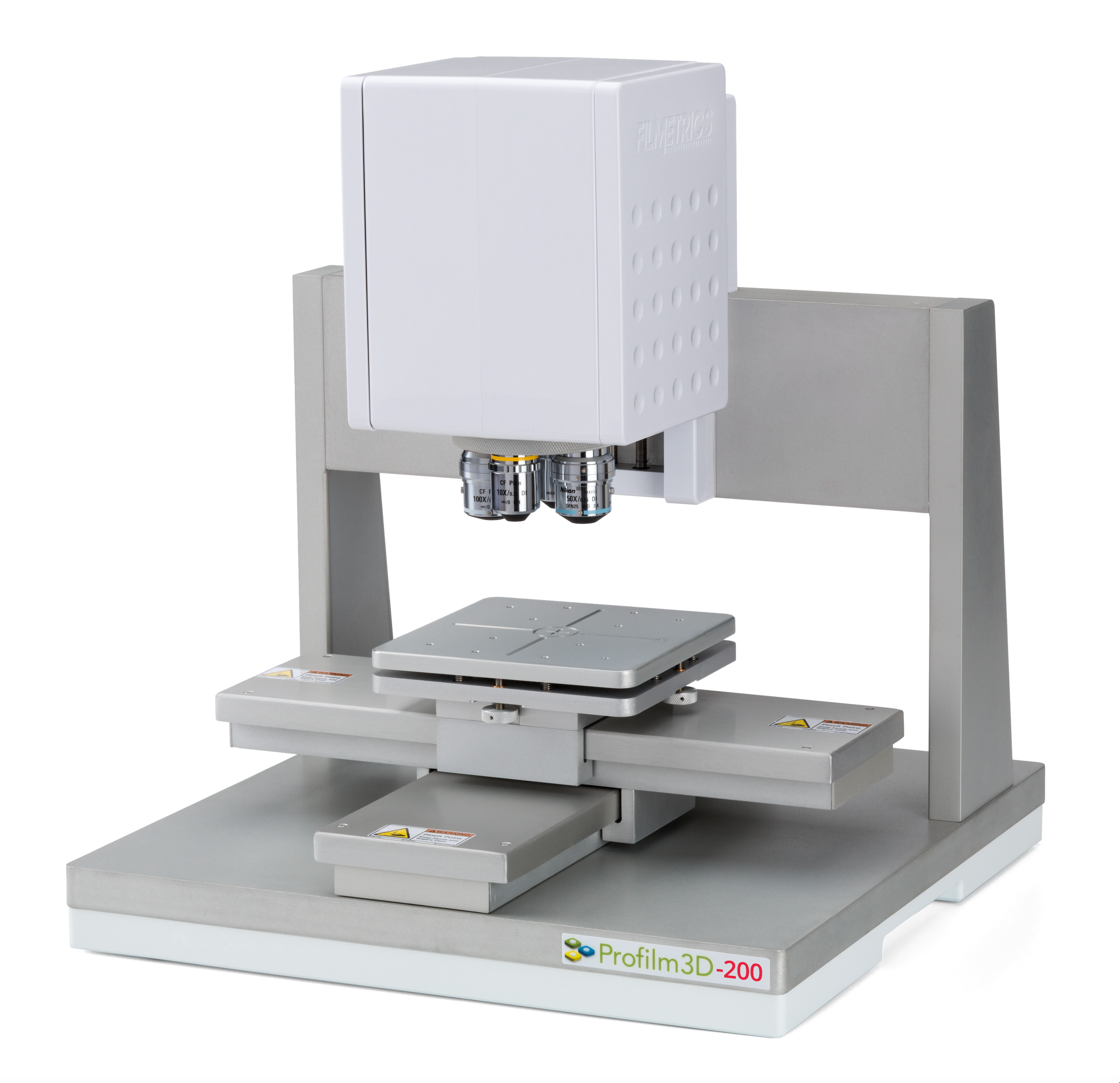

精密輪廓儀

三、高校科研與新材料開發：多學科實驗的通用工具

在實驗室環境中，研究人員經常面對不規則樣品或特殊材料，例如陶瓷涂層、生物支架、金屬摩擦痕跡等。精密輪廓儀因其高適應性的探針壓力調節范圍（通常為0.01mg至50mg），可以安全地掃描軟質或脆性材料表面而不造成劃傷。一位從事鋰電池研究的科研人員曾反饋，他們利用精密輪廓儀測量電極涂布后的表面粗糙度，發現涂覆工藝中顆粒團聚導致局部突起超過5微米，這一發現直接指導了他們優化漿料分散工藝。此外，在材料摩擦學實驗中，通過對比磨損前后的輪廓深度，可以定量計算材料的耐磨系數。

四、失效分析與可靠性測試

當產品出現異常時，找到失效根源是第一要務。例如，芯片表面的劃痕深度是否超過了設計冗余？連接器的金屬彈片經過多次插拔后是否產生了塑性變形？精密輪廓儀的高分辨率探針可以沿著可疑區域進行2D或3D輪廓重建。一個典型的失效分析流程是：先通過顯微鏡定位異常點，再利用精密輪廓儀定量測量劃痕深度、凹坑體積或鍍層剝落區域的形貌。這些數據為后續的改善報告提供了堅實的證據。

五、操作建議與數據顯示技巧

在實際使用精密輪廓儀的過程中，需要注意兩點：第一，選擇合適的探針曲率半徑，對于較粗糙的表面使用大半徑探針，以減少尖端磨損；對于精細線條，使用曲率小于2微米的針尖。第二，優化掃描速度與采樣頻率，過快的掃描可能導致探針跳躍，丟失真實形貌。通常，在測量20微米高度臺階時，推薦掃描速度控制在10-50微米/秒，采樣點數不低于1000個。

從半導體產線到高校實驗室，精密輪廓儀始終扮演著微觀世界的“標尺”角色。它提供的真實物理表面數據，是光學或其他非接觸方法難以完全替代的。隨著微納制造技術向更小、更精密的方向發展，掌握精密輪廓儀的正確應用場景與測量技巧，將成為工程師和研究人員提升產品質量、加速研發進程的重要能力。如果您正面臨微米級表面形貌的測量難題，不妨從基礎的臺階高度測試開始，逐步構建適合自身需求的微納測量方案。
