型號減震臺性能如何穩住納米級測量？

2026-05-18 10:31:46 優尼康-MKT

在半導體、精密光學以及材料科學領域，納米級測量已成為判斷產品良率與研發成敗的標尺。然而，許多實驗室購置了高精度的輪廓儀或原子力顯微鏡，卻發現測量數據總是飄忽不定。這時，問題往往不出在主機本身，而在于一個極易被忽視的環節——地面的微小顫動。要想真正穩住納米級測量，核心就在于型號減震臺性能的優劣。一個高性能的減震臺，能將外界無處不在的環境噪聲隔離在外，讓精密儀器回歸其應有的測量本色。

一、環境振動——納米測量的“隱形殺手”

我們身處的環境遠非靜止。城市交通、地鐵運行、建筑物內空調與排風扇的運轉，甚至人員走動的腳步，都會產生頻率不同、幅度各異的振動。這些振動的幅度通常在微米到毫米級，對于普通人毫無感知，但對于試圖分辨納米級高度差的精密測量設備而言，無異于一場持續不斷的地震。

實踐數據表明，未經隔離的普通實驗臺在辦公環境下的垂直振動幅度通常在0.5微米至1微米之間。當試圖進行10納米以下分辨率的表面形貌掃描時，這種振動會直接疊加到測量信號上，導致圖像出現橫紋、厚度數據跳動劇烈。此時，型號減震臺性能的發揮程度直接決定了原始數據是廢是寶。

二、隔振原理——被動與主動的選擇

要理解型號減震臺性能如何工作，必須先了解減震臺的分類。目前主流的精密減震臺分為被動式和主動式兩大類。

被動式減震臺：通過橡膠墊、空氣彈簧或機械彈簧等彈性元件來吸收和隔離振動。其優勢在于結構簡單、可靠性高，能有效隔離30Hz以上的高頻振動。對于常規的光學顯微鏡或基礎測量任務，型號減震臺性能中的被動式選項已經足夠，其固有頻率通常能設計在3-5Hz，可將30Hz以上的振動衰減90%以上。
主動式減震臺：引入了傳感器、控制器和作動器。系統內的壓電或音圈電機能實時檢測到振動，并瞬間產生一個大小相等、方向相反的力來將其抵消。對于需要在1-30Hz低頻段進行納米測量的環境，主動式減震臺是唯一的選擇。一臺優質主動式減震臺，其型號減震臺性能可以從0.5Hz就開始進行有效隔振，在1-2Hz的極低頻率下依然能提供10-15dB的振動衰減。

三、關鍵性能指標——數據說話

評估一款具體的型號減震臺性能，不能只聽宣傳，需要關注幾個可量化的硬指標：

固有頻率：這是被動減震臺的核心參數。固有頻率越低，代表其能夠開始有效隔振的頻率下限越低。例如，一款固有頻率為2.5Hz的氣浮減震臺，意味著它對5Hz（2倍固有頻率）以上的振動開始有明顯的隔離效果。
隔振效率：通常以百分比表示。實測數據顯示，高等級的主動式減震臺在2Hz時即可達到90%以上的隔振效率，在10Hz時效率超過95%。這意味著一個原本1微米/秒的振動速度，傳遞到儀器端后將被削弱到50納米/秒以下。
傳遞率曲線：這是減震臺性能最科學的表達方式。傳遞率小于1表示有隔振效果。一份真實的第三方測試報告顯示，某型號減震臺性能在共振點（通常1-2.5Hz）的放大倍率被嚴格控制在5-8dB，之后曲線快速下降，在5Hz處傳遞率低于0.2。
靜態穩定性：減震臺不僅要隔振，還要保證不會緩慢漂移。主動式減震臺的靜態重復性通常能優于±50納米，確保長時間掃描不產生基線漂移。

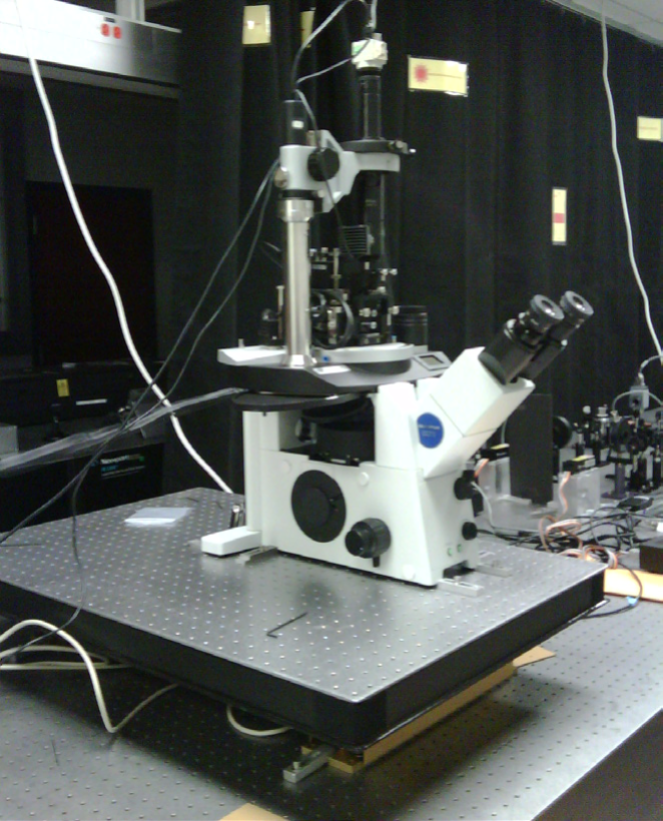

型號減震臺性能

四、選型與判斷——如何評估真實性能

在實際選型時，評估型號減震臺性能可以遵循三個步驟：

查看實測數據：要求供應商提供第三方機構（如計量院）或使用激光測振儀實測的傳遞率曲線和時域響應圖，而非簡單的理想曲線圖。
關注負載能力：減震臺的性能與負載密切相關。在滿載情況下，其固有頻率和隔振效率是否依然能保持標稱值？一臺好的減震臺允許一定范圍的負載變化（如±10%）而性能不顯著下降。
進行現場測試：如果條件允許，可攜帶便攜式振動傳感器（如三軸加速度計）到現場。先將傳感器放置在地面上，再放置在減震臺臺面上，對比兩臺面在主要干擾頻率（如50、100Hz工頻，或幾Hz的背景低頻振動）上的振動幅值差異。

從被動氣浮的穩健到主動隔振的精密，減震臺的技術演進始終緊密跟隨著測量精度的前進步伐。型號減震臺性能的優劣，絕不是一個錦上添花的選項，而是保障納米級測量數據有效性的基礎門檻。它默默地將環境中的干擾隔絕于外，讓昂貴的精密儀器回歸其設計初衷——精準地揭示微觀世界的真實形貌。要穩住那小數點后六位數的納米級世界，請從為您的設備選擇一套性能強悍的型號減震臺開始。
