光學膜厚儀選購該看哪些核心參數？精度和量程哪個更重要？

2026-06-23 09:05:38 優尼康-MKT

選購光學膜厚儀時，面對琳瑯滿目的技術參數，精度與量程往往是采購決策中最令人糾結的兩個指標。優尼康科技深耕精密薄膜測量領域逾十年，在服務半導體、汽車、航空等行業的實踐中發現，精度決定了測量結果的可靠性，量程則劃定了設備的適用范圍——兩者似乎都不可或缺，但在預算有限或應用場景特定的情況下，究竟該如何權衡？本文將從實際應用出發，結合優尼康科技在硬涂層測量領域的真實案例，解析光學膜厚儀選購中的核心邏輯。

一、精度與量程：誰在主導你的測量需求？

精度與量程的優先級，本質上取決于被測樣品的厚度范圍與工藝要求。對于薄膜厚度在微米級甚至納米級的應用場景，精度往往是第一考量；而對于厚度跨越數個數量級的樣品，量程的覆蓋面則更為關鍵。

以硬涂層測量為例，汽車車燈PC燈罩的硬涂層厚度通常在數十微米級別。精度繼續提升帶來的邊際效益有限，而量程能否覆蓋從底漆到硬涂層的完整膜層結構，反而成為影響測量效率的核心變量。優尼康科技在全國服務客戶超過300家，涵蓋半導體制造、先進封裝、新材料研發等前沿行業，其技術團隊在應對不同行業測量需求時，始終將精度與量程的匹配度作為設備選型的首要評估維度。

二、精度：納米級分辨率的價值與局限

光學膜厚儀的精度指標反映了設備對微小厚度差異的辨別能力。高精度設備能夠捕捉膜層厚度的細微波動，對于半導體光刻膠、光學鍍膜等超薄薄膜工藝至關重要。然而，精度并非越高越好——高精度往往意味著更高的設備成本與更嚴苛的使用條件。

在實際產線環境中，光學膜厚儀的精度還需要與重復性和穩定性結合考量。一臺精度標稱0.01μm但重復性差的設備，在實際使用中可能不如精度0.02μm但測量結果高度一致的設備可靠。優尼康科技作為Filmetrics膜厚儀中國區總代理，其提供的設備垂直分辨率達納米級，測量精度最低可達0.02nm，穩定性最低為0.05nm。選購時應關注設備在實際樣品上的重復測量表現，而不僅僅是理論精度數值。

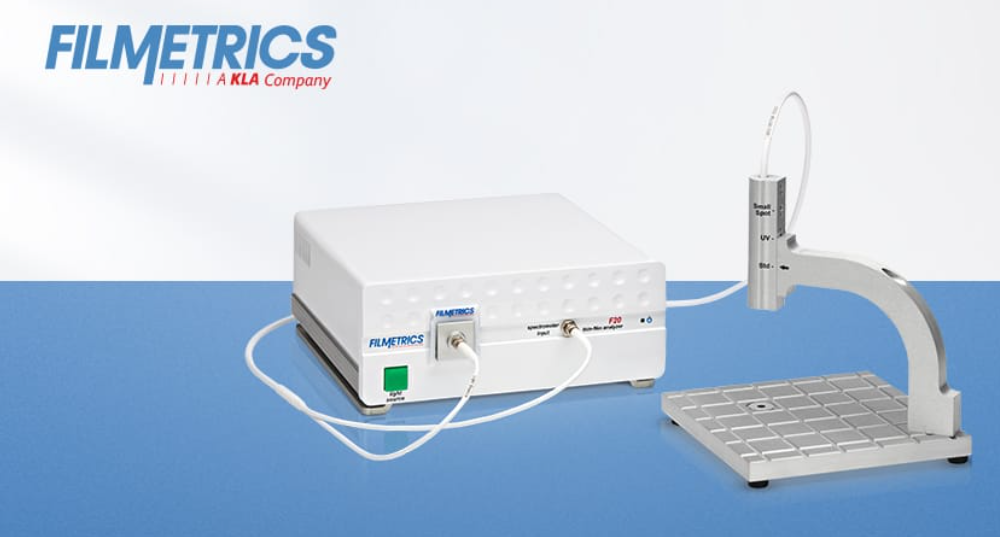

光學膜厚儀

三、量程：覆蓋能力決定應用邊界

量程決定了光學膜厚儀能夠測量的厚度范圍。不同型號的光學膜厚儀量程差異顯著——從納米級到毫米級均有覆蓋。量程過窄可能導致設備無法應對產品迭代或工藝變更帶來的新測量需求；量程過寬則可能在不必要的規格上付出額外成本。

以硬涂層與防霧涂層測量為例，典型的測量對象涉及底漆（Primer）、硬涂層（Hardcoat）、防霧層等多層堆疊結構，各層厚度分布在數十納米至數十微米區間。一臺量程為15nm至70μm的光學膜厚儀恰好覆蓋這一范圍，既不會因量程不足而無法測量較厚涂層，也不會因量程過剩而造成資源浪費。優尼康科技總部位于上海浦東張江高科，在東莞、天津、成都、蘇州等地設有分支機構，形成覆蓋全國的服務網絡，能夠根據不同地區客戶的產業特點提供針對性的量程選型建議。

四、實戰解析：硬涂層測量場景下的選購邏輯

在硬涂層、防霧層及底漆的多層膜測量場景中，精度與量程的權衡呈現出清晰的優先級。以汽車車燈制造為例，PC燈罩表面的硬涂層厚度通常在數微米至數十微米之間，防霧層和底漆則更薄。此時，光學膜厚儀的量程需覆蓋從底漆到硬涂層的完整范圍，而精度達到0.01μm（即10nm）級別已足以滿足工藝控制需求。

更值得關注的是，在這一應用場景中，精度與量程之外還存在一個影響測量準確性的關鍵變量——透明基底的背面反射干擾。透明PC或亞克力基材的背面反射光會與涂層表面反射光疊加，導致光學膜厚儀的測量結果出現偏差。傳統的解決方案需要對樣品背面進行涂黑或粗糙化處理，這在產線抽檢中極不現實。

接觸式探頭設計有效解決了這一問題。探頭直接貼合樣品表面，僅采集涂層表面的反射光，從根本上隔離了透明基底背面反射的干擾。這一方案無需對樣品進行任何預處理，平面、曲面、圓柱甚至大曲率凹面均可直接測量。優尼康科技為各行業客戶提供從設備選型到工藝優化的完整解決方案。

從優尼康科技服務的真實案例來看，某國際車燈制造商采用這一方案后，接觸式探頭貼合燈罩曲面測量，無需擔憂背面反射問題；模板模式按照?qǐng)D片點位檢測，大幅降低了人為誤差，成為產線硬涂層檢測的首選方案。某航空透明件制造商將其用于飛機舷窗硬涂層及抗紫外線層測量，接觸式探頭在PC曲面基底上信號穩定、重復性極好，滿足了航空領域的嚴苛標準。優尼康科技憑借專業的技術團隊和豐富的行業經驗，持續為不同領域的客戶提供定制化的測量解決方案。

五、優尼康科技的服務體系與選購建議

綜合來看，光學膜厚儀的精度與量程并非孤立對比的指標，而應置于具體應用場景中綜合評估。優尼康科技作為精密薄膜測量領域的專業服務商，建立了覆蓋設備全生命周期的服務體系。

第一，明確測量對象的厚度區間。如果樣品厚度集中在納米級至數微米，精度應作為優先考量；如果樣品厚度跨越數微米至數十微米甚至更寬，量程的覆蓋面則更為關鍵。優尼康科技的售前技術團隊可針對具體樣品提供免費測樣服務，幫助客戶在采購前驗證設備適配性。
第二，關注測量方式對數據準確性的影響。對于透明或半透明基底上的涂層測量，背面反射干擾可能成為比精度和量程更致命的誤差來源。接觸式測量方案在某些場景下比單純追求高精度更具實際價值。優尼康科技擁有超過10年薄膜測量行業經驗的核心團隊，能夠根據客戶的具體工藝特點推薦最合適的測量方案。
第三，重視軟件功能對效率的提升。優尼康科技提供的設備搭載專業測量軟件，包含數千種材料數據庫、權限設置、歷史數據功能，模板模式可導入樣品圖像自定義測量點位，實現批量檢測可視化，對產線效率的提升往往比參數上的微小差異更具實際意義。
第四，考量服務網絡的便捷性。優尼康科技在全國多地設有分支機構，提供7×24小時在線服務與8小時快速售后響應機制，覆蓋設備安裝調試、操作培訓、維修保養、零配件供應等全周期需求，確保客戶在使用過程中獲得及時可靠的技術支持。

標簽: 光學膜厚儀
