在半導體制造、納米材料表征及高精度光學檢測等領域，環境振動是影響儀器性能的“隱形殺手”。減振臺應用通過主動隔振技術，能夠有效消除來自地面、空氣及設備自身的低頻擾動，確保測量結果的真實性與重復性。本文結合優尼康科技在精密測量領域的實踐，解析主動隔振系統的核心技術指標與典型部署方案。

一、環境振動：精密儀器面臨的共性挑戰

實驗室或生產線中，樓板顫動、空調氣流、人員走動甚至遠處交通都會產生0.5–200 Hz的振動噪聲。對于掃描探針顯微鏡（SPM）、原子力顯微鏡（AFM）、白光干涉輪廓儀或掃描電子顯微鏡（SEM）而言，此類微米甚至納米級的位移足以導致成像模糊、臺階高度失真或膜厚測量偏差。傳統被動減振依賴橡膠或氣浮，但其在低頻區（<5 Hz）存在共振放大效應，且恢復時間長。減振臺應用的核心價值，正是利用主動反饋控制系統突破這一瓶頸。

二、主動隔振技術原理與核心參數

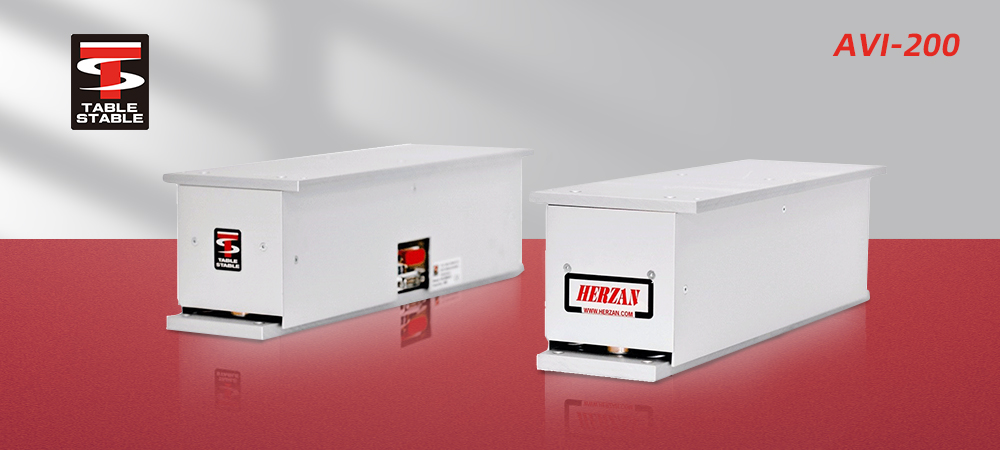

主動減振臺采用壓電傳感器與驅動器組成閉環回路。傳感器實時檢測平臺六個自由度的振動信號，控制器經過計算后驅動執行器產生反向作用力，從而抵消傳入的振動能量。以優尼康科技提供的HERZ AVI-200系列為例，其主動隔振范圍為 1–200 Hz，被動隔振覆蓋 >200 Hz 的高頻成分。關鍵性能指標如下：

傳輸率：超過10 Hz時低于 -35 dB，意味著振動衰減至原幅值的1.8%以下。
響應時間：5–20 毫秒，應對突發沖擊或掃頻擾動游刃有余。
系統噪聲：低于 50 nG/√Hz，不會引入額外微振動。
靜態柔度：垂直方向約1.75 μm/N，水平方向約3.5 μm/N，保證承載剛性。
六自由度隔振：同時抑制垂直、水平及傾斜方向的擾動。

與需要壓縮空氣的氣浮臺不同，主動式系統無低頻共振、無氣壓要求，即插即用，且耗電量極低（AVI-200典型功耗僅9W），適合長期連續運行。

減振臺應用

三、典型應用場景與設備選型要點

減振臺應用覆蓋了從桌面級輪廓儀到數噸重電子顯微鏡的廣泛范圍。

光學輪廓儀與膜厚儀如白光干涉儀或反射式膜厚測量系統，其垂直分辨率可達亞納米級。將設備直接置于桌面一體型TS系列主動減振臺上，可快速消除樓板振動，保證粗糙度和臺階高度重復性優于0.1 nm。
掃描電鏡（SEM）與透射電鏡（TEM）高倍率成像時，10 nm以下的振動即會引起圖像漂移。優尼康科技推薦的UT-1000A模塊化主動減振系統，從0.5 Hz開始主動抑制振動，且采用超薄設計（模塊厚度僅4.5英寸），無需拆卸電鏡原有支撐腳即可安裝。曾為一臺重達3500公斤的FEI Titan TEM配置四個減振模塊，安裝后高倍掃描模式下的圖像清晰度顯著提升。
納米壓痕儀與探針臺力學測試中的載荷-位移曲線對垂直振動極為敏感。主動隔振可將系統噪聲基底降低至50 nG/√Hz以下，確保硬度和楊氏模量數據的真實性。

選型時需注意：承載能力（AVI-200單模塊支持約250 kg，AVI-600單模塊支持約600 kg，可并聯擴展）、工作臺面尺寸（可定制）以及是否需要集成自動調平功能。

四、優尼康科技：主動隔振集成方案的專業伙伴

作為深耕精密測量領域十余年的企業，優尼康科技不僅提供Filmetrics膜厚儀、KLA輪廓儀等高端設備，更具備主動減振系統的自主研發與集成能力。其核心團隊擁有超過10年的薄膜測量與環境優化經驗，能夠根據客戶的特殊應用需求進行設備設計與系統集成。從前期測振、方案設計到安裝調試與7×24小時售后響應，形成全流程服務閉環。目前，減振臺應用已在多家半導體晶圓廠、先進封裝實驗室及高校納米中心落地，為光刻對準、TSV量測、OLED膜厚監控等關鍵工藝提供穩定保障。

五、總結

無論是追求亞納米級表面形貌的輪廓測量，還是需要高倍率穩定的電子顯微鏡，減振臺應用都是不可或缺的基礎設施。主動隔振技術以其寬頻段抑制（1–200 Hz主動+ >200 Hz被動）、無低頻共振及低功耗優勢，正逐步取代傳統氣浮方案。優尼康科技憑借豐富的產品矩陣（如AVI-200、AVI-600、UT-1000A）和定制化集成能力，幫助用戶從根源消除振動干擾，釋放精密儀器的全部潛能。
