輪廓儀牌子哪家強？亞納米級精度你了解多少？

2026-06-10 09:17:25 優尼康-MKT

在先進制造與科研領域，表面形貌測量設備的精度直接決定了工藝可控性。面對眾多輪廓儀牌子，一個核心問題始終困擾著工程師：標稱的“亞納米級分辨率”在真實生產環境中究竟能否穩定實現？本文以優尼康科技所提供的KLA Profilm3D實際技術參數與案例為錨點，從底層原理、關鍵指標、減震配套到服務體系，深度解析輪廓儀牌子的科學選型方法。

一、白光干涉雙模式：從納米到毫米的無損檢測

領先的輪廓儀牌子普遍采用白光干涉測量技術。優尼康科技引入的設備KLA Profilm3D將白光分為樣品臂與參考臂，兩束反射光干涉后形成條紋圖樣，樣品表面的微小起伏會改變光程差，經算法反演即生成三維形貌。該技術同時支持垂直干涉掃描（WLI）和相位干涉（PSI）：WLI模式覆蓋50nm至10mm的厚度范圍，適合臺階高度、溝槽深度等大尺度測量；PSI模式專攻0-3μm的超光滑表面，垂直分辨率可達0.1nm。這種雙模協同設計，使得優尼康提供的輪廓儀牌子無需切換設備即可完成從粗糙表面到原子級平坦表面的全量程檢測。

二、數據真實性：0.7%準確度與0.1%精確度意味著什么？

評估輪廓儀牌子時，用戶應重點關注準確度與重復性。優尼康科技公開的規格顯示：臺階高度準確度≤0.7%，精確度≤0.1%。換算成絕對數值，對100nm的臺階測量誤差不超過0.7nm；在WLI模式下RMS重復性為1.0nm，PSI模式下僅0.1nm。此外，樣品反射率適應范圍覆蓋0.05%至100%——從高反光的晶圓金屬層到低反光的聚酰亞胺鈍化層，均可直接測量，無需噴涂導電膜或進行表面預處理。優尼康標配的100mm自動XY樣品臺與手動調平裝置，進一步保障了批量樣品的定位一致性。同時，10倍物鏡下2mm的視場結合4倍光學變焦，有效減少了物鏡更換頻次，降低了操作復雜度。

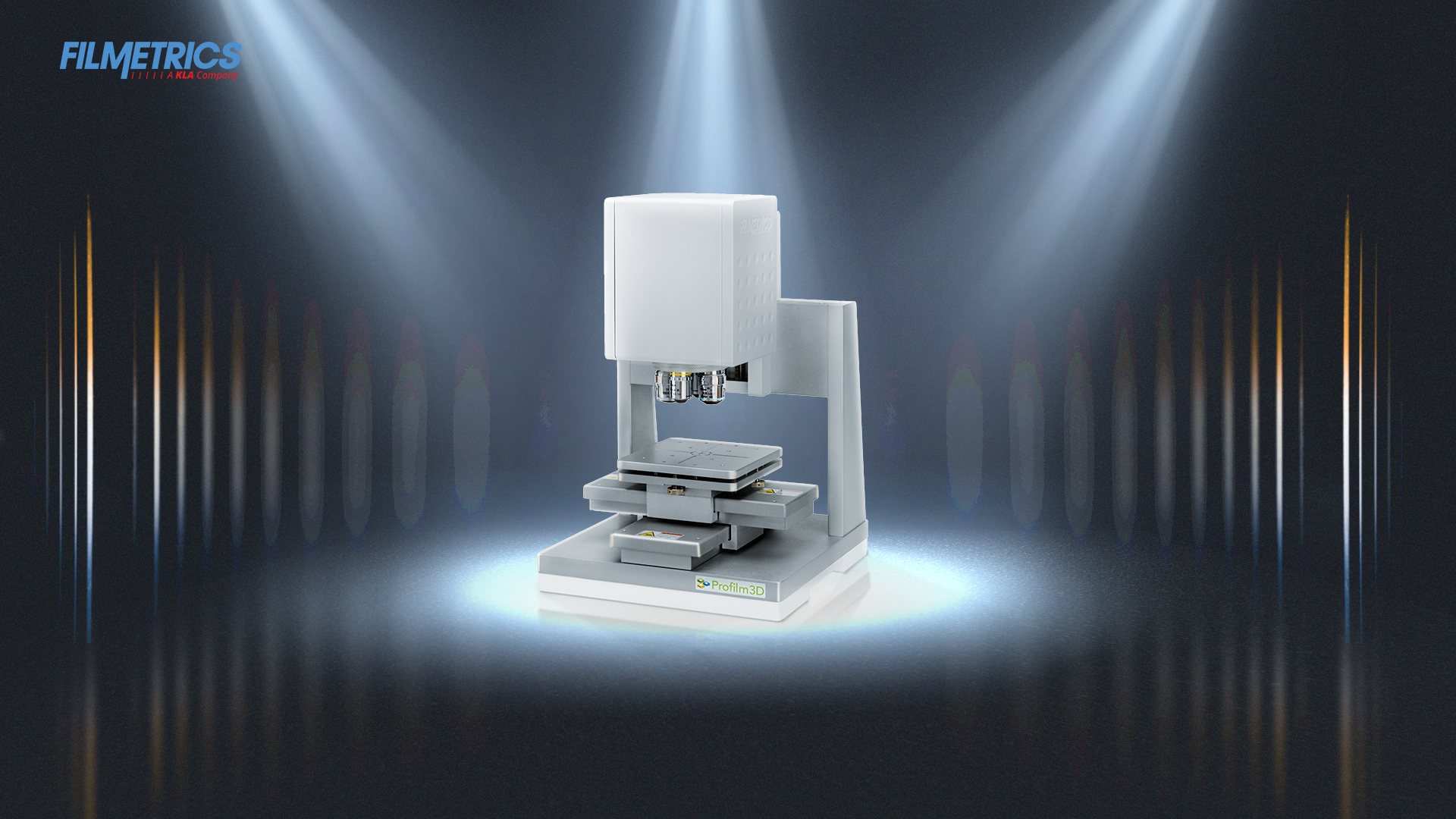

輪廓儀牌子

三、環境適配：主動減震系統如何守護亞納米精度

即便輪廓儀牌子自身機械性能優異，地面微振動（如建筑物晃動、設備運轉等）仍足以破壞亞納米級測量結果。優尼康科技為此提供完整的主動減震解決方案。主動式減震臺利用壓電傳感器與驅動器，實時檢測并抵消1-200Hz范圍內的振動，被動隔振覆蓋200Hz以上頻率，系統響應時間僅5-20毫秒，可將傳遞至輪廓儀的噪聲抑制在50nG/√Hz以下。該方案無低頻共振、無需壓縮空氣、不產生電磁干擾。優尼康根據儀器類型靈活配置：TS系列桌面一體型專為輪廓儀、顯微鏡設計；AVI系列模塊化底座適用于掃描電鏡、光刻設備等大型儀器，最大承重可達9000磅（約4082公斤）。選型輪廓儀牌子時，供應商是否具備減震集成能力，應作為硬性評估項。

四、全生命周期服務：從免費測樣到8小時響應

輪廓儀牌子的長期價值還體現在軟件生態與售后支持上。優尼康科技提供的分析軟件支持一鍵測量——自動識別臺階高度、計算粗糙度參數（Sa、Sq、Sz）、輸出薄膜厚度數據，并可對大面積樣品進行影像拼接，生成完整三維形貌。在批量檢測場景中，用戶可預設點位地圖，設備自動完成多點測量并生成2D/3D分布圖。服務層面，優尼康建立了標準化的9步流程，核心節點包括：新用戶免費測樣（采購前驗證設備適配性）、一對一技術溝通、8小時快速售后響應、7×24小時在線支持。其在全國布局的香港、上海、東莞、天津、成都、蘇州等分支機構，確保了本地化服務落地。此外，優尼康還提供零配件供應、設備維修保養及官翻設備回收等全生命周期增值服務。

五、實戰驗證：來自封裝與MEMS領域的實測數據

選擇輪廓儀牌子，最佳方式是用實際樣品驗證。優尼康科技常年提供免費測樣服務。以某先進封裝企業為例，其需要檢測厚度約5μm的聚酰亞胺鈍化層臺階。使用KLA Profilm3D輪廓儀的WLI模式，單次掃描即獲得全視場三維數據，100次重復測量標準差小于0.8nm。對于MEMS器件中的深溝槽結構（深度從50nm到10mm），同一臺設備即可完成從淺槽到深槽的全量程檢測。在缺陷識別方面，該技術能夠檢出寬度0.5μm、高度10nm的微劃痕，幫助工藝工程師快速定位刻蝕或CMP異常。這些實測數據印證了：當一臺輪廓儀在WLI模式下RMS重復性≤1.0nm、PSI模式下≤0.1nm，且臺階高度準確度≤0.7%時，它完全具備服務半導體、光學鍍膜、新材料等高端領域的能力。

六、結語

綜合來看，真正具備亞納米級實力的輪廓儀牌子，必須同時滿足四項條件：采用白光干涉雙模式技術（WLI+PSI）、臺階高度準確度優于0.7%、反射率適應范圍覆蓋0.05%-100%、配備主動式減震系統。優尼康科技通過整合上述技術要素與全流程服務，為行業提供了可驗證的選型參考。建議采購前務必申請免費測樣服務，用實際樣品的重復性與準確度數據作為最終決策依據。

標簽: 輪廓儀牌子
