在半導體制造、新材料研發、生物醫學等前沿領域，納米級成像與測量技術已成為產品研發與質量控制的核心手段。無論是掃描電子顯微鏡的原子級分辨率成像，還是 3D 光學輪廓儀的亞納米級表面形貌檢測，任何微小的環境振動都會導致成像模糊、數據失真，甚至使檢測結果完全失效。因此，減振臺效果的優劣直接決定了高精度設備能否正常運行，也成為了企業與科研機構評估實驗室環境是否達標的核心指標。隨著納米級工藝的不斷普及，市場對減振臺效果的要求日益嚴苛，以優尼康HERZ 系列為代表的主動式減振臺憑借其出色的隔振能力，逐漸成為納米級成像設備的標配。
一、納米級成像對振動環境的極致要求
納米級成像設備的工作原理決定了其對環境振動的高度敏感性。以掃描電子顯微鏡為例，當放大倍數超過 1 萬倍時，地面的微小震動就會導致電子束發生偏移，使成像出現拖影或重影；當放大倍數達到 10 萬倍以上時，即使是人員走動產生的微幅振動，也會使圖像完全無法識別。對于垂直分辨率可達 0.1nm 的 3D 光學輪廓儀來說，振幅超過 10nm 的振動就會導致測量數據的重復性大幅下降，無法滿足工業生產的質控要求。
實驗室與生產車間中的振動來源復雜多樣，既包括馬路車輛通行、工廠設備運轉、煙囪作業產生的低頻振動，也包括樓層結構共振、空調系統運行、人員走動產生的高頻振動。其中，1-200Hz 的低頻振動最難消除，也是影響納米級成像質量的主要因素。傳統的被動式減振臺只能隔離 200Hz 以上的高頻振動，對低頻振動幾乎沒有效果，其減振臺效果無法滿足納米級成像的需求。
二、不同系列主動式減振臺效果的核心技術支撐
主動式減振臺采用壓電傳感與反饋控制技術，能夠主動檢測并抵消環境振動，其減振臺效果遠優于傳統的被動式減振臺。目前行業主流的 HERZ 系列主動式減振臺根據應用場景分為多個型號，各有其技術優勢與適配范圍。
HERZ AVI-200 系列作為緊湊型主動隔振系統，主打中小精密設備的振動防護，其隔振范圍覆蓋 1-200Hz，在 10Hz 以上的頻率段，振動傳輸率可低至 - 35dB，能夠?qū)h(huán)境振動的振幅降低 97% 以上。該系列產品具備六自由度隔振能力，可同時隔離水平與垂直方向的振動，振動響應時間僅為 5-20ms，能夠快速抵消突發振動，確保設備在動態環境下的穩定運行。其系統噪聲低于 50nG/√Hz，不會引入額外的振動干擾，特別適用于原子力顯微鏡、干涉儀、3D 光學輪廓儀等桌面式高精度設備。
對于需要承載重型設備的場景，HERZ AVI-600 系列主動式減振臺是更優選擇。該系列采用模塊化設計，可通過增加隔振模塊的數量提升系統承重能力，最大承重可達 9000 磅，能夠適配透射電子顯微鏡、光刻設備等大型精密儀器。其核心優勢在于無低頻共振特性，通過內部反饋回路抑制所有機械共振，從根本上避免了共振對設備的影響。同時，該系列產品無需氣壓供應、無需日常校準，安裝簡單且能無故障連續使用多年，大幅降低了用戶的維護成本。

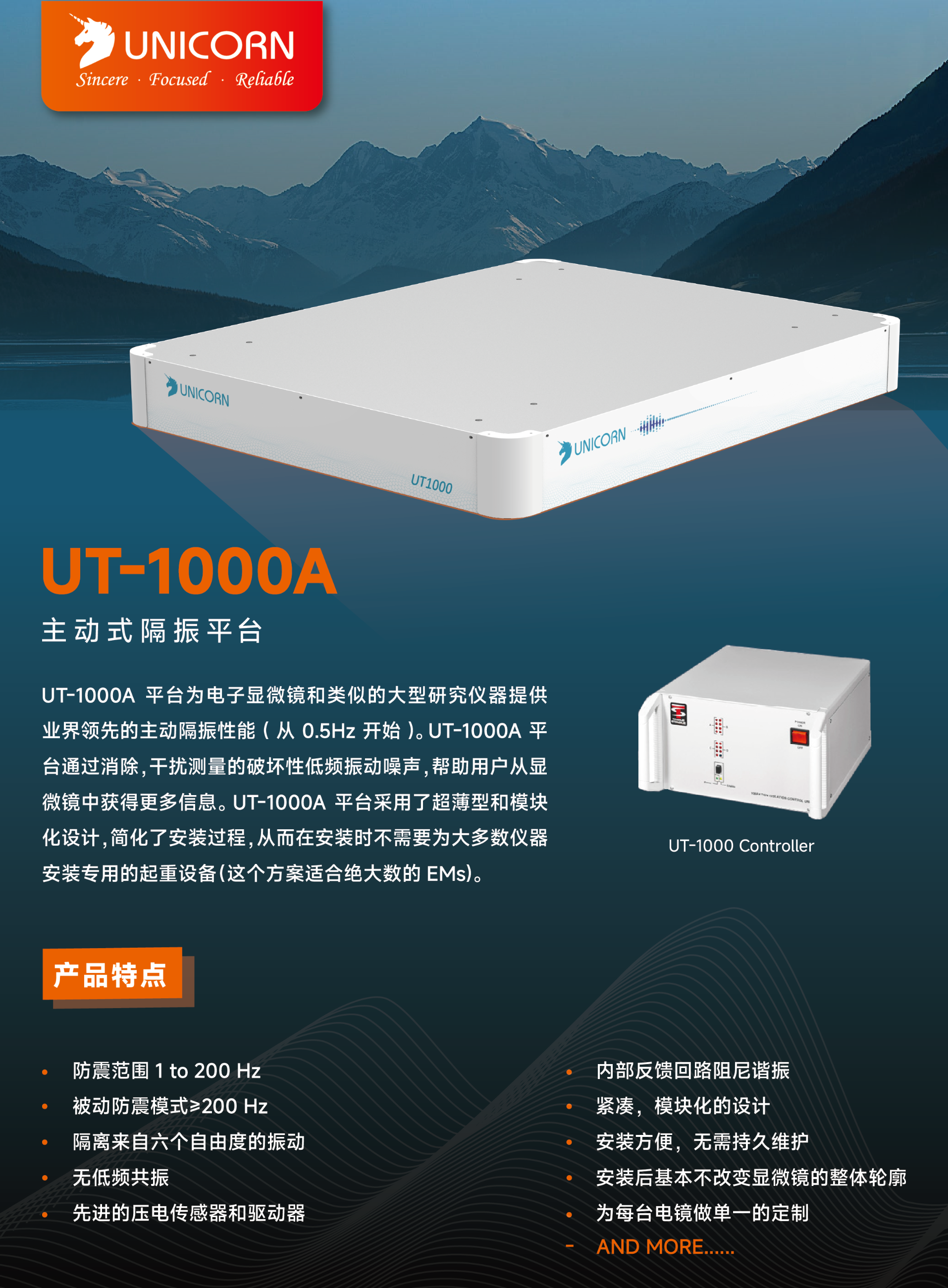

而針對對低頻振動極為敏感的超高分辨率成像設備，優尼康定制集成的 HERZ UT-1000A 主動式減振臺更是提供了業界領先的隔振性能。該系列將主動隔振起始頻率拓展至 0.5Hz，能夠有效消除城市地鐵、重型車輛通行產生的超低頻振動干擾。其采用超薄型模塊化設計，安裝時無需專業吊裝設備，僅需將儀器調平腳升高 5 英寸即可放置減振模塊，1 小時內即可完成安裝調試，且安裝后基本不改變顯微鏡的整體輪廓，完美適配各類高負載電子顯微鏡。正是這些針對性的技術設計，從根本上保障了不同系列主動式減振臺效果的穩定性與可靠性，使其能夠適配各類納米級成像設備的需求。
三、如何選擇能滿足質控標準的減振臺
選擇合適的減振臺是確保納米級成像質量的關鍵，只有根據設備類型與現場環境精準選型，才能確保減振臺效果達到預期，滿足嚴苛的質控標準。
企業與科研機構在選型時，應首先明確設備的重量與尺寸，選擇承重能力匹配的減振臺型號。對于 3D 輪廓儀、原子力顯微鏡等小型桌面設備，HERZ TS 系列或 AVI-200 系列即可滿足需求；對于中型掃描電子顯微鏡，可選擇 AVI-400 系列；對于重型透射電子顯微鏡，建議采用 AVI-600 系列或 UT-1000A 系列，并通過增加模塊數量匹配設備重量。
其次，應根據現場的振動環境選擇對應的隔振頻率范圍。如果實驗室位于高層、靠近交通主干道或地鐵線路，存在明顯的超低頻振動，應優先選擇支持 0.5Hz 超低頻隔振的 UT-1000A 系列。此外，還應考慮減振臺的安裝便捷性與維護成本，HERZ 全系列主動式減振臺均無需氣壓供應、無需日常校準，且優尼康提供上門安裝調試服務，能夠大幅降低用戶的使用門檻。
最后，應選擇具備完善服務體系的供應商。優尼康在全國多個城市設有分支機構，能夠提供從現場振動檢測、方案設計到安裝調試、售后維護的全流程服務。其專業工程師會根據客戶的現場振動數據優化減振方案，最大化提升減振臺效果，并提供 7×24 小時在線技術支持，確保設備在全生命周期內都能保持穩定的隔振性能。
綜上所述，隨著納米級成像技術的不斷發展，對環境振動的要求也在持續提升。HERZ 系列主動式減振臺憑借其針對性的技術設計、廣泛的設備適配性與經過大量實測驗證的可靠性能，能夠有效消除各類環境振動干擾，其減振臺效果完全能夠滿足納米級成像的嚴苛質控標準。優尼康憑借豐富的行業經驗與專業的技術服務，能夠為客戶提供從產品選型到定制集成的一站式減振解決方案，確保減振臺效果始終處于最佳狀態。未來，隨著精密制造技術向更高級別演進，減振臺技術也將不斷升級，為納米級成像與測量技術的發展提供堅實的環境保障。
