在半導體制造、新材料研發、新型顯示等精密加工領域，表面形貌與尺寸精度直接決定產品最終性能，臺階高度與表面粗糙度更是貫穿全生產流程的核心質控指標。不少企業在采購檢測設備時都會提出核心疑問：光學輪廓儀廠家能測臺階高度和粗糙度嗎？答案是肯定的，優尼康作為深耕精密測量領域十余年的專業輪廓儀廠家，不僅能精準測量這兩項基礎參數，還能提供覆蓋多維度表面特性的一體化檢測解決方案，適配不同工業場景的精細化質控需求。

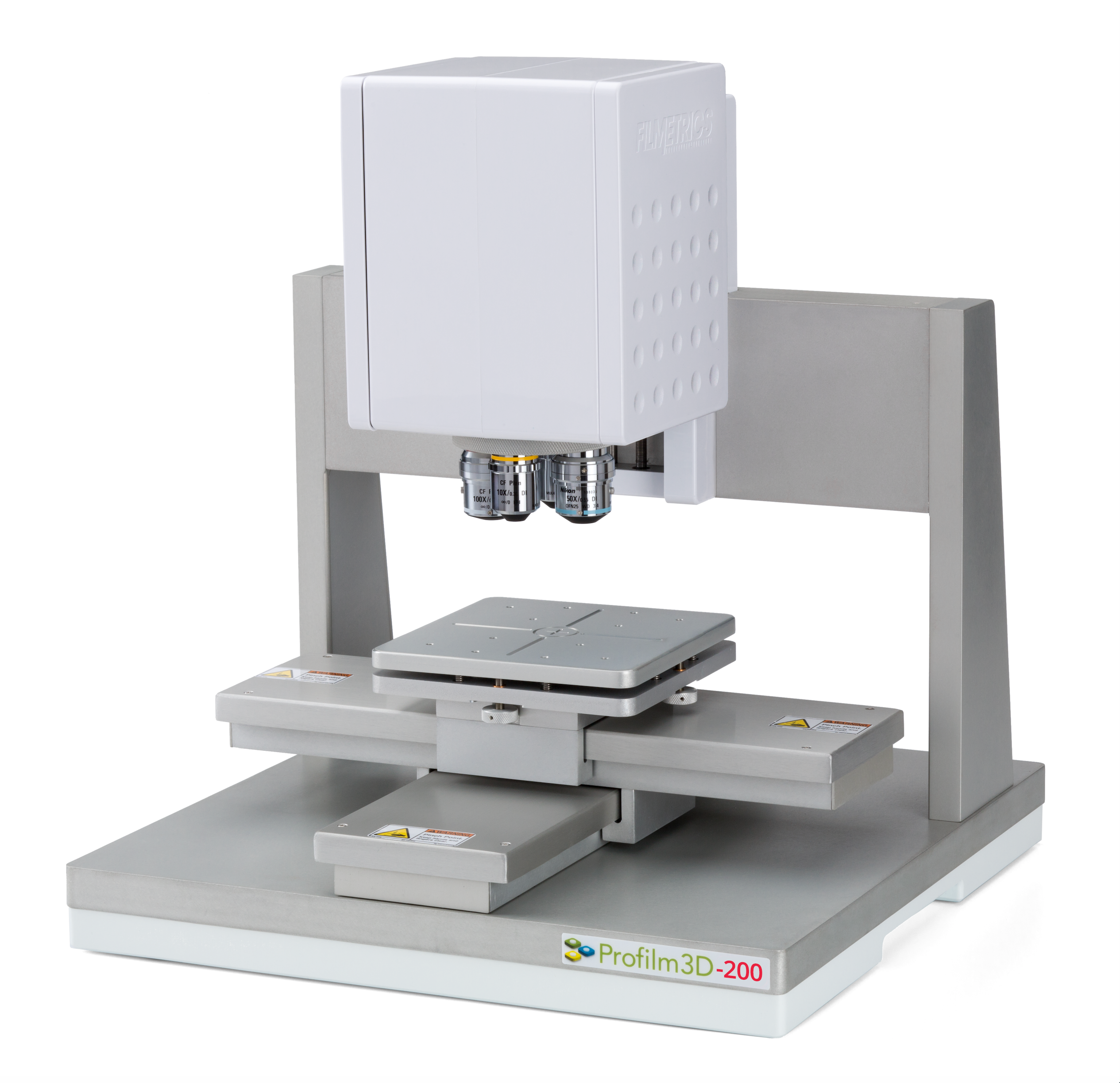

除核心參數外，優尼康代理的 KLA 全系列光學輪廓儀還可同步獲取薄膜厚度、外形應力、表面缺陷等多維度信息，且采用非接觸式測量方式，不會對軟質聚合物、生物樣本等敏感材料造成損傷，可適配平面、曲面等多種樣品形態，滿足復雜結構的檢測需求。
針對半導體行業 12 寸晶圓等大尺寸樣品檢測需求，優尼康作為專業輪廓儀廠家可拓展樣品臺尺寸至 590mm×550mm 以上，支持自定義測量點位地圖，生成 2D/3D 厚度與形貌分布圖，幫助企業快速定位工藝偏差。
晶圓制造環節：介質薄膜臺階高度測量、外延層表面粗糙度表征、化學機械研磨（CMP）后表面平整度檢測
光刻工藝：光刻膠圖形輪廓與線寬測量、掩模版缺陷復檢
先進封裝：晶圓級封裝（WLP）凸點高度與共面性檢測、TSV 通孔深度與側壁形貌分析
化合物半導體：氮化鎵 / 碳化硅外延層表面缺陷與應力分布測量
顯示面板：LCD 液晶盒厚（Cell Gap）均勻性檢測、OLED 像素結構形貌表征
柔性電子：柔性基板彎折后表面裂紋與粗糙度變化分析
AR/VR 光學：衍射光波導表面紋理與臺階高度測量、微透鏡陣列形貌檢測
光學元件：光學薄膜表面粗糙度、鍍膜臺階高度與缺陷檢測
太陽能電池：鈣鈦礦 / 硅基電池薄膜表面形貌與粗糙度測量、電極柵線高度與寬度檢測
鋰電池：正負極極片表面平整度分析、隔膜厚度與表面缺陷檢測、集流體涂層均勻性表征
印制電路板：PCB/FPC 線路銅厚與臺階高度測量、焊盤表面粗糙度檢測
微機電系統（MEMS）：MEMS 器件三維結構形貌、懸臂梁撓度與應力分布測量
磁性材料：磁頭表面粗糙度與臺階高度檢測、磁膜表面缺陷復檢
醫療器械：心臟支架表面粗糙度與涂層臺階高度測量、植入式器件表面形貌表征
生物材料：組織工程支架表面結構分析、醫用涂層均勻性與厚度檢測
材料科學：新型薄膜材料表面形貌與粗糙度研究、材料力學性能（應力 / 應變）表征
納米技術：納米結構與納米器件三維形貌測量、納米顆粒分布與尺寸分析
