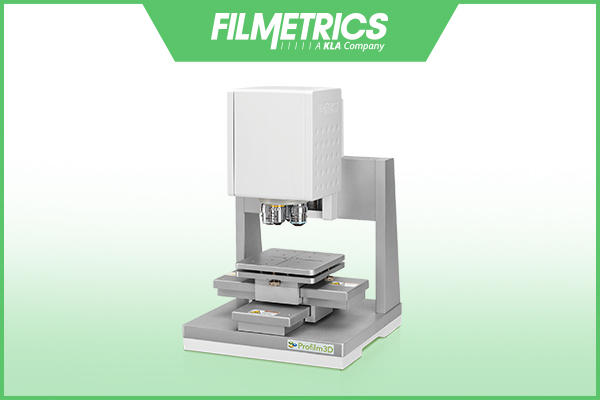

在半導體先進封裝、新材料研發及精密機械加工領域，光學表面輪廓儀憑借非接觸、高分辨率的特點成為表面形貌檢測的核心設備。然而許多用戶在設備使用中會遇到數據波動大、重復性差的問題，這往往與環境振動直接相關。那么，光學表面輪廓儀是否必須搭配主動隔振才能獲得穩定成像？?jī)?yōu)尼康科技深耕精密測量領域多年，結合大量客戶現場實測數據，給出明確結論。
光學表面輪廓儀通常采用白光干涉技術，通過分析干涉條紋的相位變化重建樣品表面的三維形貌。該技術對光程差變化極為敏感——當環境振動引起樣品與物鏡之間的相對位移達到納米量級時，干涉條紋即會發生明顯抖動。優尼康科技在多個客戶現場檢測發現，普通實驗室地面振動速度約為50μm/s，此時若將光學表面輪廓儀直接放置于剛性臺面上，其垂直方向重復性可能從標稱的1.0nm惡化至5nm以上，遠不能滿足3nm及以下先進制程的表面質量控制要求。
主動隔振系統則采用壓電傳感器與致動器閉環控制技術。優尼康科技提供的主動隔振解決方案，其傳感器實時檢測三個正交方向的振動信號，控制器驅動致動器產生大小相等、方向相反的補償力，將殘余振動抑制至50nG/√Hz以下。該系統在0.7~100Hz范圍內可主動消除振幅不超過20μm的六自由度振動，響應時間小于20毫秒。與之對比，被動隔振無法消除低頻振動，且響應速度慢（秒級），難以滿足光學表面輪廓儀對亞納米級穩定性的要求。
測量重復性差：同一位置連續測量10次，臺階高度值波動超過1nm。
粗糙度參數失真：環境振動疊加虛假波動，導致Sa、Sq等參數異常偏高。
拼接圖像錯位：進行大面積掃描拼接時，子圖像重疊區域出現錯層或模糊。
長期基線漂移：溫濕度變化或平臺微小形變引起測量值系統性偏移。
這些后果將直接導致工藝誤判，增加研發與生產成本。優尼康科技的售后服務記錄顯示，超過六成的光學表面輪廓儀數據異常咨詢最終歸結為隔振不足。
針對光學表面輪廓儀對穩定成像的嚴苛需求，優尼康科技提供從振動評估、隔振選型到現場集成的全流程服務。其主動隔振產品線覆蓋桌面級（適用于輪廓儀、顯微鏡等小型設備）及模塊化底座（適用于大型儀器，最大承重可達9000磅）。所有系統均具備自動水平調節功能，即使負載重心偏離，也能在數秒內恢復水平，避免傾斜引入的額外誤差。此外，優尼康科技在全國多地設有分支機構，提供7×24小時在線支持與8小時快速響應，確保用戶的光學表面輪廓儀始終處于最佳工作狀態。
