共聚焦 3D 輪廓儀有什么優勢？為何成半導體檢測核心設備？

2026-06-09 11:19:48 優尼康-MKT

半導體產業作為現代電子信息產業的基石，其制造工藝正朝著納米級甚至亞納米級方向不斷演進，每一道工序的精度都直接決定了最終產品的性能與良率。在這一背景下，3D 輪廓儀憑借其高精度、非接觸式的測量能力，成為半導體制造全流程中表面形貌與尺寸檢測的核心設備。其中，融合了共聚焦光學原理與白光干涉技術的共聚焦 3D 輪廓儀，更是憑借出色的性能表現，廣泛應用于晶圓制造、先進封裝、微機電系統等關鍵環節，為半導體行業的精細化質控提供了強有力的技術支撐。

一、半導體制造對表面檢測的嚴苛要求

半導體芯片的制造涉及數百道精密工序，從硅片切割、薄膜沉積、光刻曝光到刻蝕、化學機械研磨、封裝測試，每一步都可能引入表面缺陷或尺寸偏差。例如，晶圓級封裝中的凸點高度偏差若超過 1μm，就可能導致芯片與基板之間的連接失效；光刻膠層的厚度不均勻會直接影響光刻圖案的精度，進而造成芯片報廢；化學機械研磨后的表面粗糙度若不達標，會影響后續薄膜沉積的附著力與均勻性。

傳統的二維檢測設備只能獲取平面信息，無法全面表征三維表面的形貌特征，而3D 輪廓儀能夠?qū)崿F(xiàn)對樣品表面的三維數字化重建，精準測量臺階高度、表面粗糙度、缺陷尺寸、應力分布等關鍵參數，滿足半導體制造對納米級精度的檢測需求。隨著 3nm 及以下先進工藝的量產，半導體行業對檢測設備的精度要求進一步提升，傳統檢測手段已無法滿足生產需求，共聚焦 3D 輪廓儀的重要性愈發凸顯。

二、共聚焦 3D 輪廓儀的核心技術優勢

共聚焦 3D 輪廓儀采用白光干涉與共聚焦成像相結合的技術路線，相較于傳統的接觸式測量設備與單一原理的光學測量設備，具有顯著的技術優勢。

一是超高的測量精度，以?xún)?yōu)尼康的 KLA Profilm3D 共聚焦 3D 輪廓儀為例，其采用相位干涉（PSI）技術時，垂直分辨率可達亞納米級（<1nm），RMS 重復性低至 0.1nm，臺階高度準確度達到 0.7%，能夠精準捕捉半導體器件表面納米級的形貌變化。在采用垂直干涉掃描（WLI）技術時，其測量范圍可覆蓋 50nm 至 10mm，兼顧了高精度與寬量程的需求。
二是大視場與高兼容性，該類設備配備 10 倍物鏡時即可實現 2mm 的視場范圍，同時支持最大 4 倍光學變焦，無需頻繁更換物鏡即可滿足不同尺度的測量需求；標配 100mm 自動 XY 樣品臺，能夠自動完成多點測量與區域掃描，大幅提升檢測效率。其樣品反射率適應范圍為 0.05%-100%，可測量從高反射率的金屬表面到低反射率的透明薄膜等多種材料。
三是共聚焦3D 輪廓儀采用非接觸式測量方式，不會對被測樣品造成任何損傷，特別適用于光刻膠、軟質聚合物、生物芯片等敏感材料的檢測。其測量過程簡單快捷，數秒內即可完成單次測量并輸出包含表面粗糙度、形狀、臺階高度在內的完整參數報告，同時支持多影像拼接功能，可實現大面積樣品的表面形貌分析。

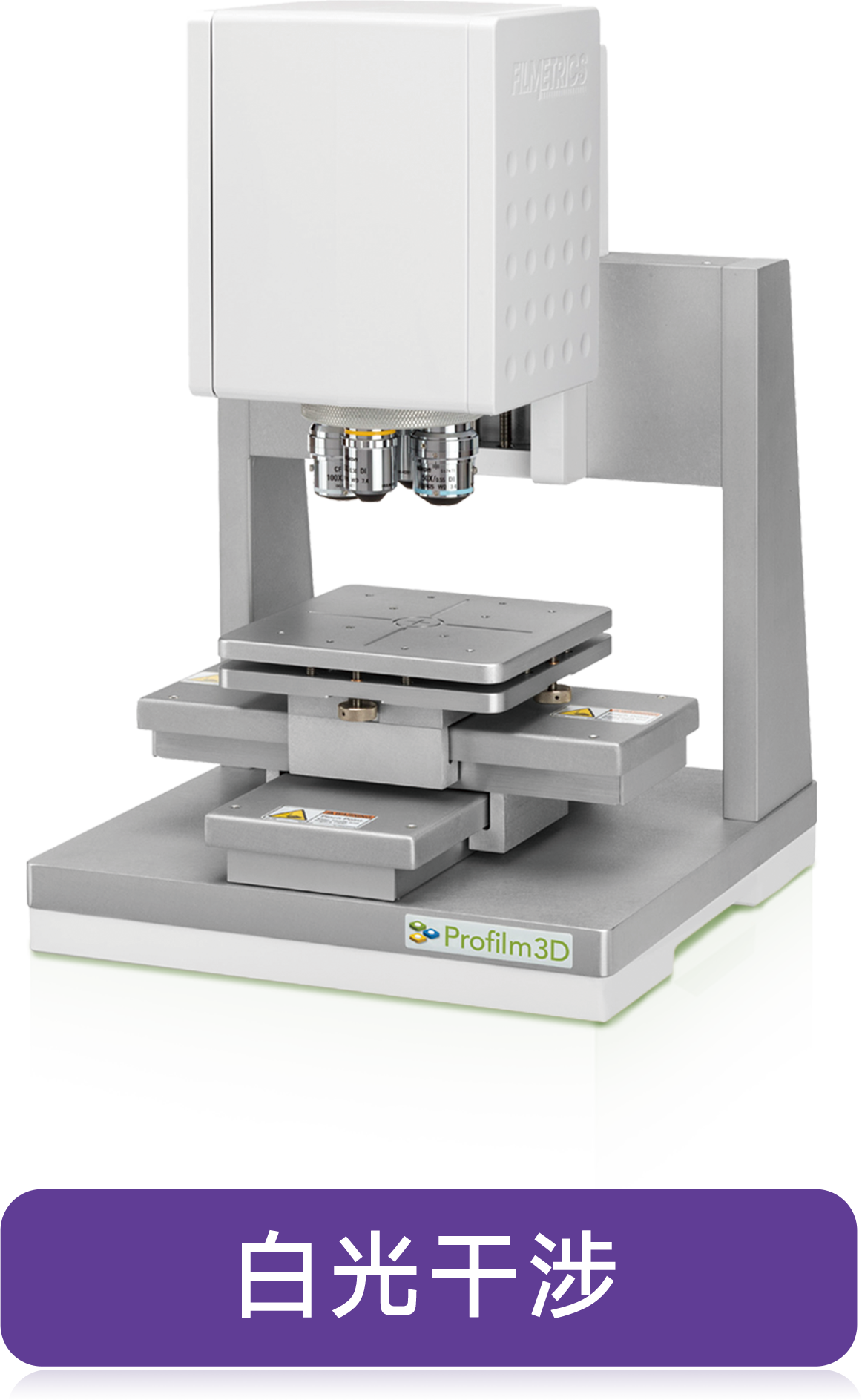

3d輪廓儀

三、3D 輪廓儀在半導體全流程的關鍵應用

3D 輪廓儀在半導體制造的多個關鍵環節都發揮著不可替代的作用。在晶圓制造階段，可用于測量硅片的表面粗糙度、平整度與缺陷，確保晶圓基底的質量符合后續工藝要求；在薄膜沉積工序中，能夠精準測量氧化硅、氮化硅等介質薄膜的厚度與均勻性，以及薄膜表面的形貌特征。

在光刻與刻蝕環節，3D 輪廓儀可用于檢測光刻膠層的厚度、輪廓與邊緣形貌，以及刻蝕后溝槽、孔洞的深度與尺寸精度，及時發現工藝偏差并進行調整。在先進封裝領域，3D 輪廓儀是晶圓級封裝、倒裝芯片封裝中凸點高度與共面度檢測的核心設備，能夠快速完成整片晶圓上數千個凸點的三維測量，生成均勻性分布圖，為封裝工藝優化提供數據支持。

此外，3D 輪廓儀還可用于微機電系統（MEMS）器件的結構尺寸測量、化學機械研磨后的表面質量檢測以及芯片封裝后的引腳平整度檢測等多個場景。優尼康科技作為深耕精密測量領域十余年的企業，已為眾多半導體企業提供了基于 3D 輪廓儀的定制化檢測解決方案，幫助客戶有效提升了產品良率與生產效率。

四、共聚焦 3D 輪廓儀成為行業標配的深層原因

共聚焦3D 輪廓儀之所以能夠成為半導體檢測領域的核心設備，不僅在于其出色的技術性能，還得益于其極高的性?xún)r(jià)比與易用性。相較于其他高精度三維測量設備，共聚焦 3D 輪廓儀以相對較低的成本實現了亞納米級的測量精度，能夠滿足絕大多數半導體制造環節的檢測需求，大幅降低了企業的設備投入成本。

同時，該類設備配備了直觀易用的操作軟件，內置數千種材料數據庫，操作人員經過簡單培訓即可上手使用，無需具備深厚的光學與計量學背景。其測量數據具有良好的可追溯性與重復性，符合半導體行業嚴格的質量管控標準，能夠?yàn)槠髽I(yè)的生產過程提供可靠的數據支撐。

優尼康科技憑借其豐富的行業經驗與完善的服務體系，能夠?yàn)榭蛻?hù)提供從設備選型、安裝調試到售后維護的全流程支持，幫助客戶充分發揮 3D 輪廓儀的性能優勢，解決各類精密測量難題。隨著半導體制造工藝的不斷進步，對檢測設備的精度與效率要求也在持續提升，共聚焦 3D 輪廓儀憑借其技術優勢與廣泛的適用性，必將在未來的半導體檢測領域占據更加重要的地位。
