Filmetrics F50 自動Mapping膜厚儀
全自動薄膜厚度Mapping系統——極坐標定位，每秒2點，可視化2D/3D厚度分布圖
5nm～2mm 厚度測量范圍 | 0.02nm 測量精度 | 2點/秒 掃描速度 | 450mm 最大樣品直徑 |
產品介紹
Filmetrics F50 自動Mapping膜厚儀 是一臺專為產線和研發設計的全自動薄膜厚度Mapping系統。采用高精度r-θ極坐標移動平臺，可在直徑450mm的樣品上快速定位任意測量點位，每秒完成2個點的厚度測試，并自動生成直觀的2D或3D厚度分布圖。作為一臺高效率的自動膜厚測量?jī)x，F(xiàn)50不僅支持自定義測量點位地圖，還能輕松應對成千上萬次重復測量，是半導體膜厚測量、光學鍍膜均勻性檢測等領域不可或缺的自動膜厚測試設備。
行業認可Filmetrics F50 基于久經考驗的F20系列光學膜厚測量技術，專為全自動Mapping需求升級，已在全球眾多半導體和光電企業的產線及實驗室中廣泛部署，成為自動薄膜厚度檢測的標準配置之一。
產品特點
【全自動Mapping】內置r-θ極坐標平臺，自動移動樣品進行多點膜厚測量，快速獲取整片樣品的薄膜厚度分布數據，是真正的自動化膜厚測量系統。
【高速高精度】掃描速度最高可達2點/秒，同時保持0.02nm的測量精度，兼顧了膜厚Mapping效率與數據可靠性，滿足產線快速膜厚檢測需求。
【2D/3D可視化】自動生成2D或3D厚度分布圖，讓薄膜厚度均勻性一目了然，為工藝優化提供直觀依據。
【靈活點位編輯】用戶可自由繪制測量點位地圖，支持任意位置、任意數量的測試點，實現真正的薄膜厚度Mapping自由編輯。
【長期穩定可靠】配置高精度、長壽命移動平臺，設計用于成千上萬次重復測量，穩定性極高，適合作為產線在線膜厚測量設備。
測量原理
F50采用與F20相同的光反射干涉原理進行非接觸薄膜厚度測量。入射光在薄膜上下表面反射并干涉形成振蕩光譜，通過分析光譜頻率精確計算膜厚及光學常數。在此基礎上，F(xiàn)50通過高精度自動平臺移動樣品，按預設點位逐個測量，最終合成整片樣品的膜厚分布圖，是光學膜厚測量技術自動化的典型應用。
適用薄膜類型
薄膜特性：厚度、反射率、透射率、光學常數、均勻性等
薄膜種類：透明及半透明薄膜，如氧化物、氮化物、聚合物、光刻膠、ITO等
薄膜狀態：固態、液態和氣態薄膜均可測量
薄膜結構：單層膜、多層膜；平面樣品
常見工業應用
半導體膜層 | 顯示技術 | 光學鍍膜 | 派瑞林/生物醫療 |
光刻膠均勻性 | OLED膜層 | 抗反射膜 | 醫療器械涂層 |
介電層 | ITO透明電極 | 濾光片 | 電子產品/電路板 |
CVD/PVD鍍層 | 液晶盒厚 | 太陽能電池 | 磁性材料 |
產品參數
波長范圍 | 190nm-1340nm | 光源 | 鎢鹵素?zé)?、氘?/span> |
厚度測量范圍 | 5nm～2mm | 測量精度 | 0.02nm |
光斑大小 | 標準1.5mm | 樣品臺尺寸 | 1mm～300mm |
掃描速度 | 約2點/秒 |
聯系我們獲取更多參數及定制信息 |
F50系列選型指南
| 型號 | 厚度范圍 | 波長范圍 | 典型適用場景 |
|---|
| F50-UV | 5nm～40μm | 190～1100nm | 超薄膜Mapping（OLED、光刻膠） |
| F50-UVX | 5nm～250μm | 190～1700nm | 寬光譜超薄膜Mapping |
| F50 | 20nm～70μm | 380～1050nm | 通用型（半導體、聚合物） |
| F50-EXR | 20nm～250μm | 380～1700nm | 較厚膜層Mapping（光學鍍膜） |
| F50-NIR | 100nm～250μm | 950～1700nm | 近紅外膜厚Mapping |
| F50-XT | 0.2μm～450μm | 1440～1690nm | 紅外厚膜專用 |
| F50-s1310 | 7μm～2Mm | 1280～1340nm | 超厚膜，特定材料 |
不確定選哪個型號？聯系工程師為您推薦

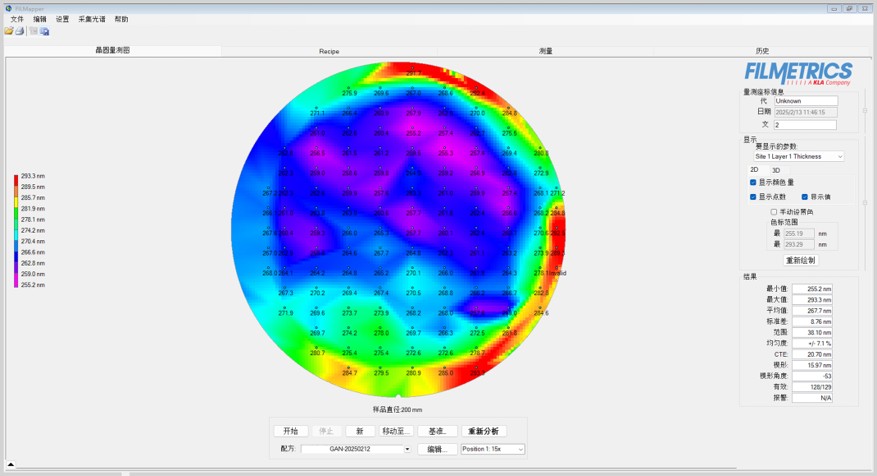

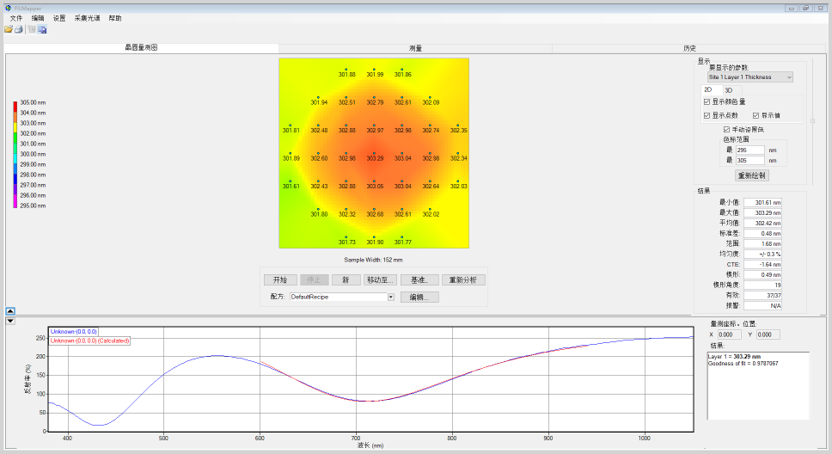

實測數據展示
客戶評價
“F50自動Mapping膜厚測量系統讓我們的晶圓薄膜均勻性檢測效率提升了近10倍。極坐標平臺定位準確，2秒一個點，整片晶圓幾分鐘就掃描完了，自動生成的3D厚度分布圖非常直觀，強烈推薦給需要膜厚Mapping的同行?！?/span>
——某半導體晶圓代工廠 質量部
“我們主要用F50做光學鍍膜的均勻性檢測，自定義測量點位功能非常實用，能夠針對鍍膜邊緣和中心進行密集采樣，快速判斷整爐產品的膜厚一致性，已經成為我們鍍膜工藝管控的關鍵設備?！?/span>
——某精密光學鍍膜企業 研發部
常見問題 (FAQ)
F50自動Mapping膜厚測量?jī)x是如何工作的？
F50通過r-θ極坐標移動平臺自動移動樣品，在每個用戶預設的測量點位上使用光反射干涉原理進行膜厚測量，并將所有數據匯總生成2D或3D厚度分布圖，實現全自動薄膜厚度Mapping。
F50的掃描速度是多少？可以測多大樣品？
F50掃描速度約2點/秒，最大可測樣品直徑達450mm。對于常規的數十點Mapping，幾分鐘內即可完成整片樣品的膜厚檢測。
F50可以自定義測量點位嗎？
可以。用戶可在軟件中自由繪制點位地圖，支持任意位置和任意數量的測量點，實現完全自定義的薄膜厚度Mapping，滿足不同產品的檢測需求。
F50的測量精度和F20一樣嗎？
是的，F(xiàn)50繼承了F20系列0.02nm的高精度測量能力，只是增加了自動Mapping功能，因此在精度上并無妥協，是可靠的自動膜厚測量系統。
F50適合在線產線使用嗎？
非常合適。F50采用長壽命移動平臺，專為大批量重復測量設計，軟件可設置自動化測量序列，非常適合半導體、光學鍍膜等行業產線的膜厚在線檢測和質量控制。
相關產品推薦
F20 光學膜厚儀
經典單點測量，精準快速
查看詳情 →F40 顯微鏡式膜厚儀
微小光斑，微區測量專家
查看詳情 →免費樣品測試服務
Free Sample Testing Service
不確定您的樣品是否適合F50自動Mapping測量？我們提供免費樣品測試服務！寄送樣品給我們，工程師將用F50為您進行Mapping測試，并提供詳細的厚度分布報告。
