Filmetrics F54-XY-200 自動薄膜厚度測繪儀

全自動XY樣品臺 | 200mm晶圓Mapping | 光譜反射技術 | 最快2點/秒

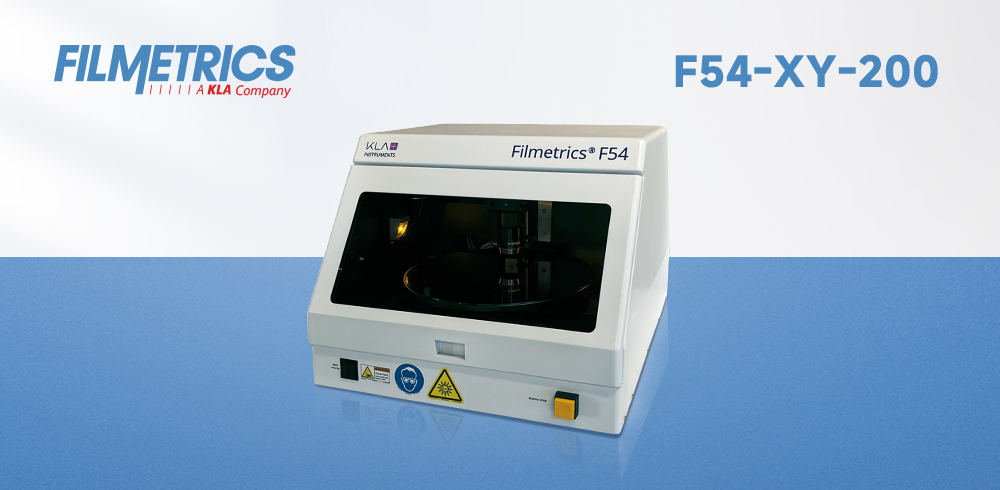

Filmetrics F54-XY-200自動薄膜厚度測繪儀

4nm~120μm

厚度測量范圍(依配置)

0.02nm

測量精度

200×200mm

XY樣品臺行程

2點/秒

測繪速度

2~100μm

光斑尺寸(依配置)

產品介紹

Filmetrics F54-XY-200 自動薄膜厚度測繪儀 是一款專為薄膜厚度分布分析設計的先進光譜反射系統。采用電動XY工作臺，可自動測繪最大 200mm × 200mm 樣品的薄膜厚度、折射率、反射率、吸收率和表面粗糙度。系統搭載高階光譜反射技術與業界領先的 Filmetrics 算法，支持帶圖案和無圖案樣品測量，最快每秒可完成 2 個測量點的數據采集。F54-XY-200 提供五種波長配置，覆蓋 4nm 至 120μm 的厚度測量范圍，光斑尺寸從 2μm 到 100μm 可選。適用于半導體晶圓、光學鍍膜、平板顯示、MEMS 等領域的薄膜厚度均勻性檢測與工藝監控。

KLA Instruments

基于行業領先的薄膜計量技術 · 支持帶圖案/無圖案樣品 · 自動對焦與圖案識別 · 實時影像 · 板載反射率和厚度標準片

核心優勢

全自動XY樣品臺

電動XY工作臺自動移動到預設測量點，支持矩形、線性、極坐標及自定義測量模式，測量點數量不受限制。

高速測繪能力

最快每秒測量 2 個點位，即使是大面積樣品也能在短時間內完成完整的厚度分布圖繪制。

寬量程高精度

五種配置覆蓋 4nm 至 120μm 厚度范圍，精度 0.02nm，從超薄膜到厚膜全面覆蓋。

帶圖案樣品支持

集成自動對焦與圖案識別功能，可精確測量帶圖案晶圓或器件的指定微區位置。

實時影像與追溯

內置集成式攝像頭提供實時影像，高級歷史記錄功能可保存、復現和繪制測量結果。

豐富的材料庫

全面的材料庫和高級建模算法，支持多層膜擬合及 n/k 值提取[。

適用薄膜類型

氧化物/氮化物

光刻膠/聚合物

ITO/TCO透明電極

光學鍍層(TiO?/SiO?)

非晶硅/多晶硅

半導體薄膜

OLED有機層

硬涂層/增透膜

生物醫學涂層

多層膜堆疊結構

* 適用于透明、半透明及低吸收系數薄膜，支持帶圖案和無圖案樣品

測量原理

F54-XY-200 采用光譜反射法（白光干涉技術）。白光垂直照射到薄膜表面，在薄膜上下界面產生的反射光相互干涉，形成特征振蕩光譜。通過分析光譜的振蕩頻率與振幅，可精確計算出薄膜厚度——振蕩越密集代表膜層越厚，同時還能獲得折射率、消光系數（k）等光學常數。結合電動 XY 樣品臺與自動對焦功能，系統能在晶圓或面板上快速完成多點連續測量，構建完整的 2D/3D 膜厚分布圖。

典型工業應用

行業	典型應用與膜層
半導體制造	晶圓氧化層/氮化硅厚度測繪、光刻膠均勻性分析、非晶硅/多晶硅膜厚測量
化合物半導體	GaAs、SiC 等化合物半導體薄膜厚度與均勻性檢測
平板顯示	ITO/TCO 薄膜面電阻關聯厚度分析、液晶間隙、聚酰亞胺、OLED 有機層厚度測繪
光學鍍膜	增透膜/高反膜多層膜厚控制、硬質涂層厚度、濾光片鍍膜均勻性檢測
MEMS/微機電系統	微結構薄膜厚度表征、器件關鍵膜層監控
生物醫療	導管/支架/植入物涂層厚度測量，非接觸無損檢測

產品參數

產品型號	F54-XY-200	品牌	Filmetrics (KLA)
測量技術	光譜反射法（非接觸）	樣品臺類型	電動 XY 工作臺
樣品臺行程	200mm × 200mm	最大樣品尺寸	直徑 200mm
厚度測量范圍	4nm ~ 120μm（依配置）	測量精度	0.02nm
準確度	1nm 或 0.2% 取較大者	穩定性	0.05nm
光斑尺寸	2μm ~ 100μm（依配置）	波長范圍	190nm ~ 1700nm（依配置）
測繪速度	最快 2 點/秒	測量功能	厚度、折射率、反射率、吸收率、表面粗糙度
軟件功能	自動測繪模式（矩形/線性/極坐標/自定義）、2D/3D 分布圖、SPC、多層建模、歷史記錄
標配附件	集成式光譜儀/光源模塊、顯微鏡適配器、反射率標準片、厚度標準片
更多參數及定制配置請聯系優尼康科技

F54-XY 系列選型指南

型號	厚度范圍	波長范圍	典型適用場景
F54-XY-UV	4nm ~ 35μm	190 ~ 1100nm	超薄膜自動化測繪（光刻膠、OLED）
F54-XY-UVX	4nm ~ 115μm	190 ~ 1700nm	寬譜多層膜、復雜堆疊結構分析
F54-XY	20nm ~ 50μm	380 ~ 1050nm	通用型半導體、聚合物膜厚分布
F54-XY-NIR	100nm ~ 120μm[	950 ~ 1700nm	硅基底厚膜、TCO/ITO 層測繪

不確定選哪個型號？聯系工程師為您推薦 →

測量數據展示

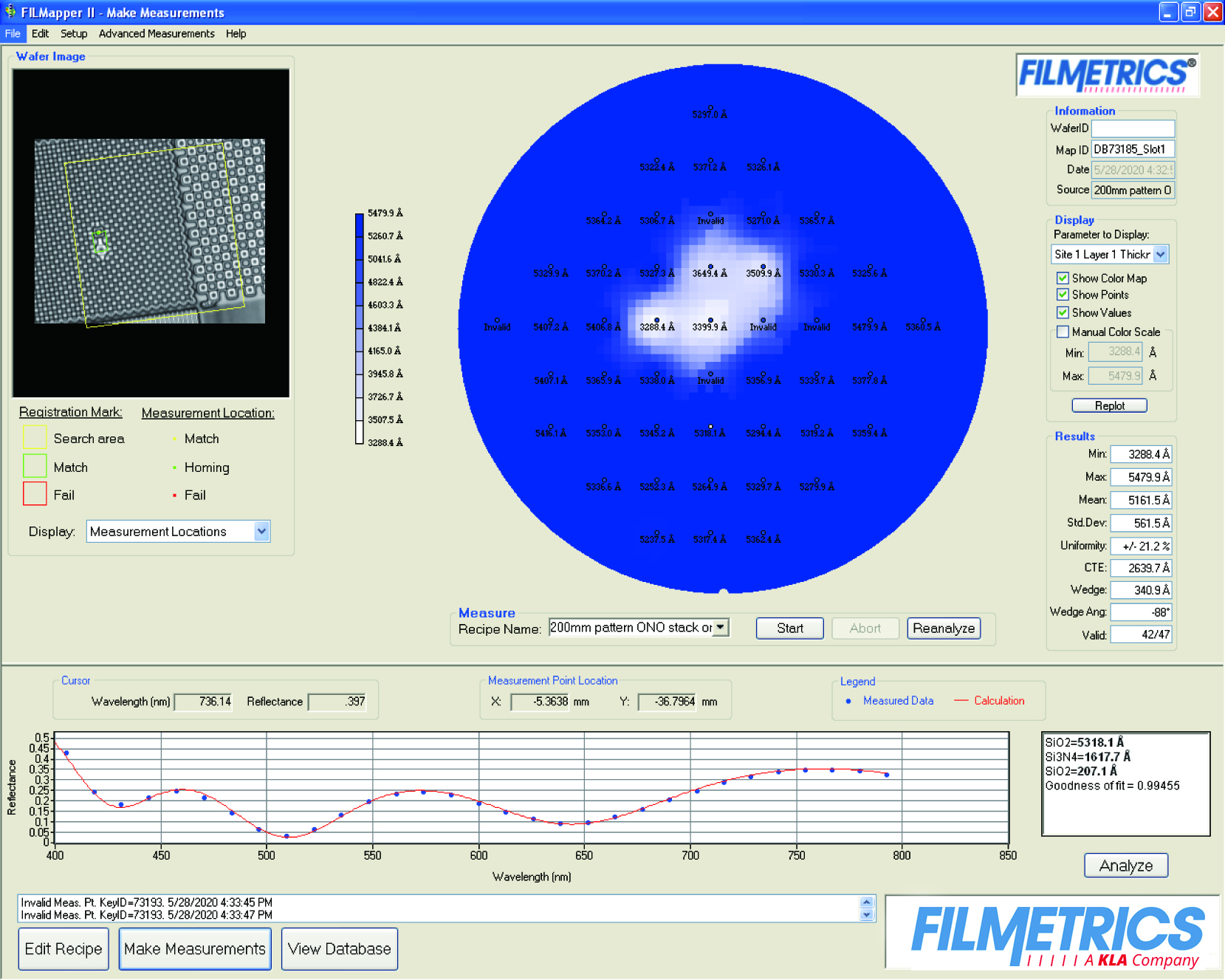

典型結果：晶圓表面薄膜厚度分布圖及單點擬合曲線

客戶評價

“F54-XY-200 的自動測繪功能讓我們的晶圓厚度均勻性檢測效率提升了數倍。設置好測量程序，系統自動完成全部點位測量并生成分布圖，重復性和精度都非常出色?！?/p>

—— 半導體晶圓代工廠質量工程師

“我們使用 F54-XY-200 監控大面積 ITO 玻璃的鍍膜均勻性。軟件生成的 2D/3D 厚度圖非常直觀，幫助我們快速定位工藝偏差并優化濺射參數，良率顯著提升?！?/p>

—— 觸控面板制造商工藝開發部

常見問題

F54-XY-200 與 F54（R-Theta 平臺）的主要區別是什么？+

F54-XY-200 采用電動 XY 工作臺，樣品臺行程 200mm×200mm，適合方形樣品或非圓形基底的自動化測繪。標準 F54 采用電動 R-Theta（極坐標）平臺，專為直徑達 450mm 的圓形晶圓優化設計。兩者核心測量技術相同，區別在于樣品臺類型和適用樣品形狀。

最大可以測量多大尺寸的樣品？+

F54-XY-200 標準配置樣品臺行程為 200mm × 200mm，可容納 8 英寸晶圓或相應尺寸的方形面板。如需測量 300mm 晶圓，可選擇 F54-XY-300 或 F54-XYT-300（帶旋轉載物臺）。

可以測量帶圖案的樣品嗎？+

可以。F54-XY-200 支持帶圖案和無圖案樣品的測量。系統配備自動對焦和圖案識別功能，可精確定位到預設的微區測量點。

厚度測量范圍是多少？+

取決于具體配置。F54-XY 系列提供五種波長配置，厚度范圍從 4nm 至 120μm 不等。UV 配置適合超薄膜（4nm 起），NIR 配置適合較厚膜層（可達 120μm）。具體選型可聯系工程師獲取建議。

軟件支持哪些測繪模式？+

FILMeasure 軟件支持矩形、線性、極坐標等多種預設測繪模式，也支持用戶自定義測量點，測量點數量不受限制。測量結果可生成 2D/3D 厚度分布圖并支持 SPC 統計分析。
